智火滚塑配模手册 › 计算并看懂配模

看懂结果

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

配模结果如何，看三个地方：底部的状态栏、每个模具旁的 已装 列，以及暂存区的计数。按这个顺序，它们说明哪些装下了、哪些没装下，以及为什么。

状态栏

从左到右依次是：设备和臂型；结论；已装 n / m，已装模具数 / 需求模具数；还有一句话，说明配模为什么停在这一步。句子过长时状态栏会用 … 截短，鼠标悬停即可查看全文。随后是四个小标签：已装，同一个计数；模盘利用率，模具底面占模盘面积的比例；最小间距，方案中任意两套模具间的最小间距；重心偏移，已装臂的重心离回转轴有多远。L臂上还有第五项 选用增高架，显示方案所用的增高架高度。

结论是五个词之一。可行 表示需求的模具全部装上了模盘，间距满足要求；直臂上句子是 当前方案已把全部需求模具装到上下模盘上。，L臂上是 L臂单盘已装入全部需求模具。：

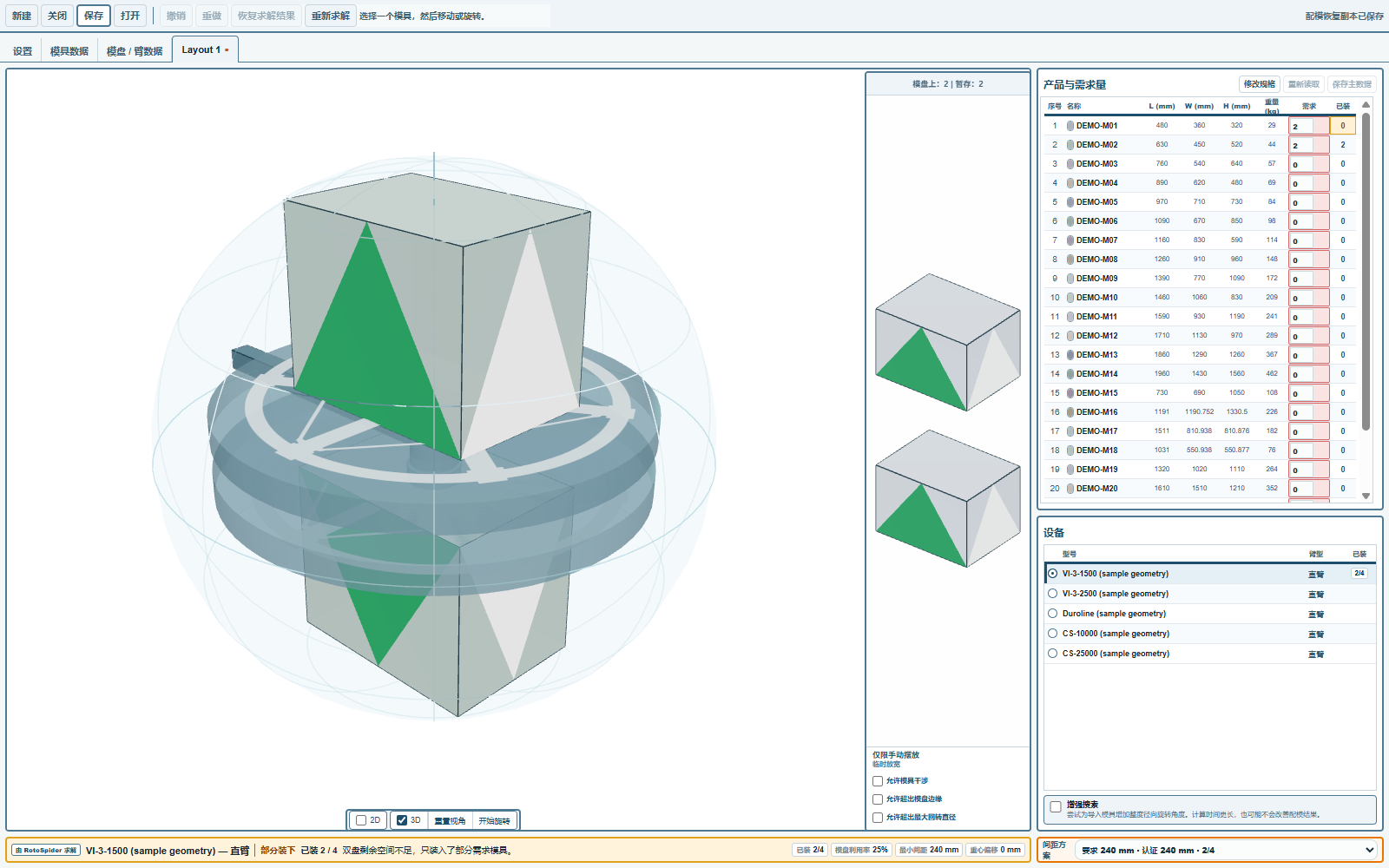

部分装下 表示有的装上了、有的没装上，句子说明剩下的为什么没装上。直臂上常见的是 双盘剩余空间不足，只装入了部分需求模具。；其余还有 部分模具在考虑高度后超出当前最大回转直径。、部分模具超出最大回转直径，其余模具因双盘剩余空间不足而无法装入。 和 臂的载重余量不足，只装入了部分需求模具。，各对应臂页面里介绍的一项臂参数。L臂上这些句子里的说法是 单盘 和 L臂回转直径。不可行 表示有需求但一套也装不上，句子给出原因，比如单个模具越过模盘边界，或 居中模具超出当前最大回转直径。。空方案 表示没有任何需求：当前臂为空，请设置产品需求数量。 未选臂 表示没有选设备。

如果你用临时放宽中的一项保留了违反规则的位置，那么即使所有模具都已装上，状态栏也会变橙色并显示 部分装下；句子说明这个排布没有通过检查。

已装列

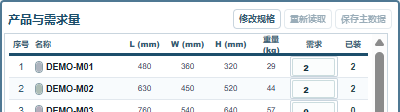

每个模具旁的 已装，是该模具装上模盘的数量，与你填的 需求 对照。已装 低于 需求 的，就是设备装不下的那个模具；橙色的 0 表示一个都没装。状态栏显示 部分装下 时，就来这里找问题出在哪个模具。

暂存区

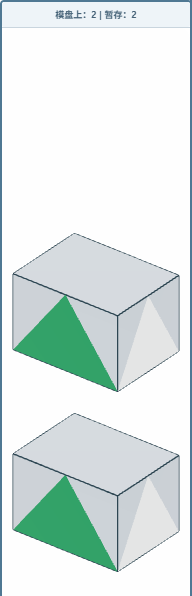

场景和输入栏之间的那一栏就是暂存区。栏标题里显示计数：模盘上：n | 暂存：m。排不下的模具都按比例画在这里等候，不会凭空消失；你的 需求 不变。给设备留出更多空间、换个更大的臂，或者少要几套，等候的模具就能上模盘。想把某套模具暂时挪下模盘时，也可以手动放到这里，做法见编辑页面。

场景

3D 场景显示臂带着模具转动；暂停旋转 让它停下，重置视角 把镜头放回原位。勾选 2D 看每个模盘的俯视图，每个模具周围用虚线画出间距；取消勾选 3D，俯视图占满整个宽度。拖动鼠标环绕观看，滚轮缩放。

右下角的 间距方案 列出软件对这项需求在不同间距下的方案，每项形如 要求 240 mm · 认证 240 mm · 4/4：第一个是按你的目标间距的方案；当你的最小值更低、缩小间距能多装模具时，还有第二个，按软件认证的放宽间距。选第二个，方案立刻切换。这两个设置的说明见间距。

部分装下也是信息

部分装下不是失败，它说明这条臂配这组模具能装到哪一步：换一台设备试试、改一下模具尺寸，或者手动移动模具，做法见下一页和手动调整一章。
