画出不规则模具的轮廓

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

当模具的俯视轮廓不属于生成形状——椭圆罐、圆角框架、六角花盆、带台阶的框架——时，就画出轮廓，再输入高度。编辑器会保持轮廓闭合，每个角都精确落在你输入的位置；配模时按画出的轮廓来放，而不是按它的方箱。

打开编辑器

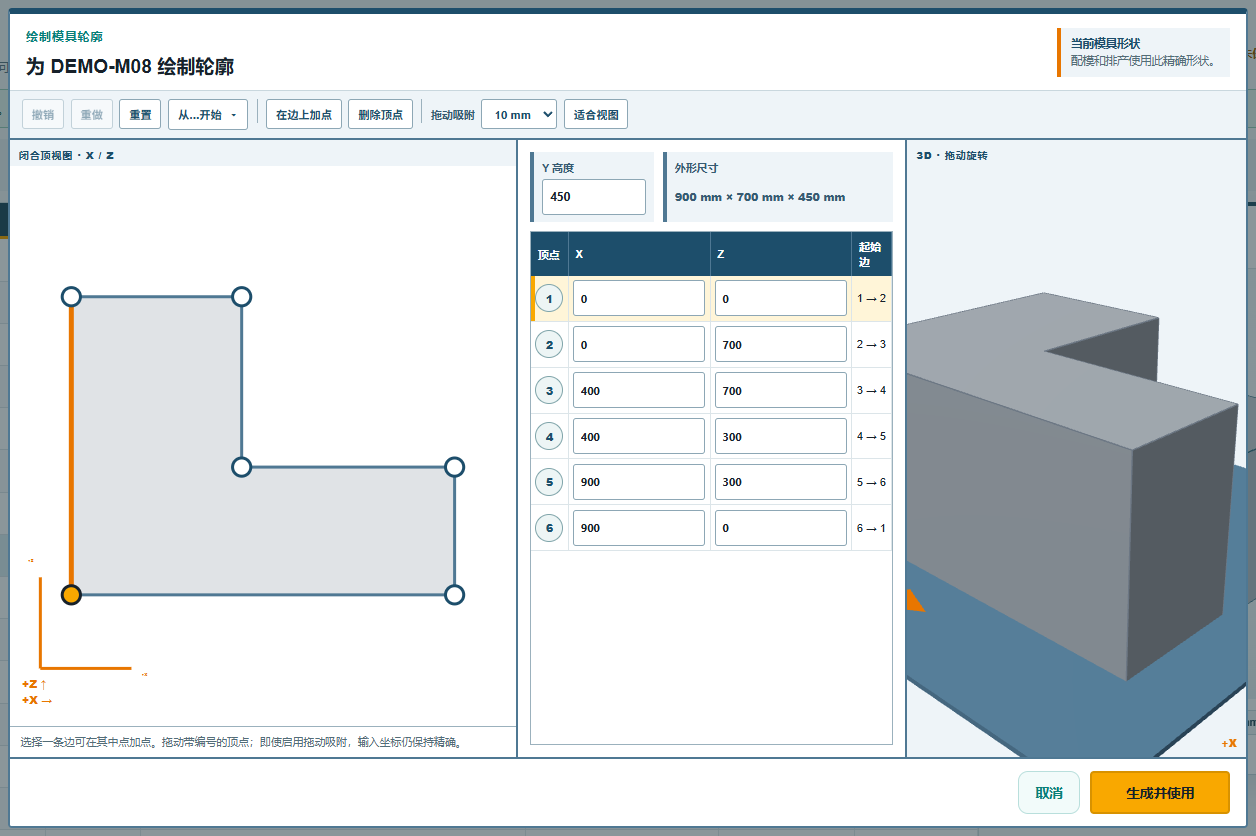

在 模具数据 标签页选中该行，按 更改形状，选 绘制轮廓。编辑器打开后带一个示例轮廓——六个角的 L 形，画在俯视图里，旁边是 3D 实体：

俯视图就是从上方看到的模盘：X 向右，Z 沿页面向上。每个角都有编号，右侧的表按顺序列出各角的 顶点 1 X 和 顶点 1 Z 位置，单位毫米。轮廓依次连接各角，最后回到第一个角闭合。

绘制

有三种办法画出轮廓，可以混用：

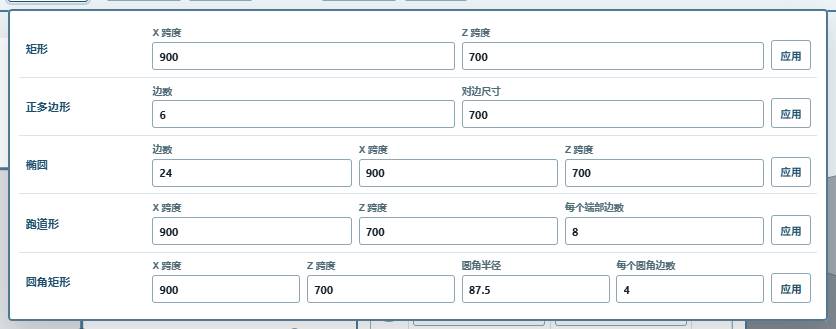

• 从预设开始。 工具栏的 从…开始 打开轮廓预设：矩形、正多边形、椭圆、跑道形（两个半圆用直边连起来）和 圆角矩形。填 X 跨度 和 Z 跨度；圆形预设还要指定用几条直边逼近曲线（边数、每个端部边数、每个圆角边数），多边形则填 边数 和宽度 对边尺寸；在那一行按 应用。跨度的初值是当前轮廓的尺寸。椭圆罐用椭圆；圆角框架用带 圆角半径 的圆角矩形；跑道形的 X 跨度 要取较长的那个。
• 拖动一个角。 在俯视图里拖动带编号的角。拖动吸附 把拖动后的坐标取整到 1 mm、5 mm、10 mm（默认）或 25 mm，也可以 关闭；手动输入的坐标不取整。
• 填数字。 点表里的一行，填这个角的 X 和 Z。这种方式最精确：输入 1234.5 就是 1234.5。

要加一个角，选一条边（在视图里点这条边，或点这条边起点所在的行）再按 在边上加点：一个新角出现在边的中点，可以拖动。删除顶点 去掉选中的角；轮廓至少保留三个。撤销 和 重做 逐步回退或恢复你的修改，重置 恢复示例轮廓，适合视图 把视图重新居中。

然后填 Y 高度，也就是模具在模盘之上的高度，按 生成并使用。

编辑器会拒绝什么

轮廓必须是简单的闭合形状：没有两个角重合，没有两条边相交，没有角碰上不相邻的边，而且要围出面积。拖动或填数破坏了这些条件时，3D 视图变空白，提示会说明具体问题（比如“多边形顶点包含重复顶点”），生成并使用 随之禁用，直到修好。撤销 是最快的退路。

轮廓最多可以有 256 个角。曲线远用不了这么多角就能满足配模：用 24 条边画的椭圆，也就是预设的默认值，在水箱尺寸下与真实曲线只差几毫米，而且预设的每个角都向外取整，所以预设不会把模具画得比实际小。

生成之后

行的形状显示为 绘制轮廓，占地尺寸是轮廓外形的宽和深，高度是输入的高度。预览画出实体；配模按它的轮廓摆放。试用版工作簿的 DEMO-M19 和 DEMO-M20 就是绘制轮廓。以后要改轮廓，用 更改形状 重新打开编辑器。

绘制轮廓从底到顶是同一个轮廓：模具就是该轮廓拉伸到输入高度的实体。轮廓随高度变化的模具——锥形料仓、船体、穹顶——用下一页的多截面形状。
