智火滚塑配模手册 › 为产品选择合适的形状

理解异形模具占用的空间

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

模具在模盘上占三种空间：自身形状、周围的间距，以及在臂的回转范围内占的那部分。本页说明软件怎么测量异形模具的这三项，这样平面图上的结果和暂存区给出的原因就好理解了。

两个尺寸：行里的外形尺寸，配模里的形状

模具数据 标签页上每个模具的行都显示占地尺寸和高度。如果模具是长方体，这就是模具本身。其他形状，则是该形状的外形尺寸：刚好装下它的最小方箱。行里只读，因为它来自形状。工作簿存的、表格打印的、计划员读的，就是这个方箱。

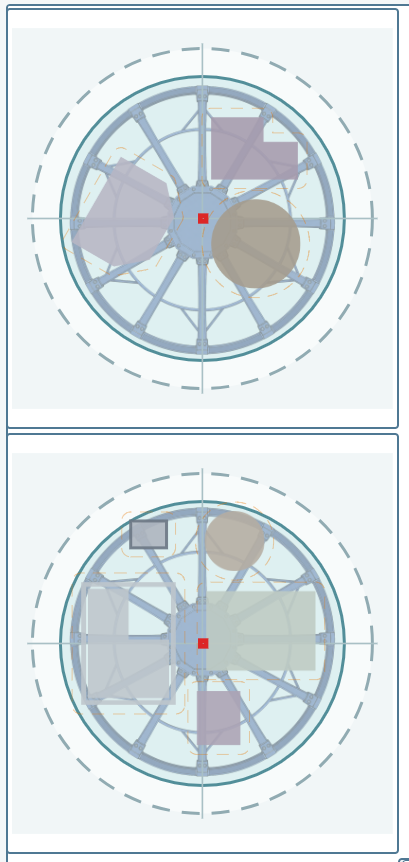

配模摆放的不是这个方箱。给模具找位置时，每个试转的角度都用真实轮廓；接受一个位置时，检查的是实体本身：到每个相邻模具的间距、模盘边缘、臂的最大回转直径，都按形状来量，不按方箱。平面图（2D）里每个模具按轮廓画，L 形画成 L，三角画成三角，横放的圆锥台画成梯形，多截面形状画成所有层轮廓合并后的外形：

形状周围的间距

设置 标签页里的间距（见 间距 页）是两个模具之间表面到表面的距离，在两个形状最靠近的地方量：一个的角对另一个的面，棱对棱。它不是围着模具画的方框。平面图里的虚线就是这段距离沿模具轮廓画出来的，两条虚线相接处，两个模具正好相距一个间距；球和长方体之间，虚线圆和虚线矩形只在一点相接。

圆柱、直立的圆锥台、球这类圆形模具，在配模里也按圆形对待：相邻模具可以从对角线方向靠进来，换成方箱，角会把它们挡在外面。

最大回转直径与模盘边缘

最大回转直径是臂转动时扫出的球形范围的直径，在 模盘 / 臂数据 标签页上设置；模盘则是用螺栓固定模具的盘。每个模具的整个形状都要在这个球内，底面也要落在模盘内。两项都按精确的几何实体检查：高的球可能过了模盘却过不了回转直径；横放的长圆柱可能过了回转直径却超出模盘边缘。允许超出模盘边缘 是暂存区的一项放宽：它只对你在该方案里手动摆放的模具取消模盘检查，最大回转直径检查没有任何选项能取消。

模具装不下时，状态栏会说明它没过哪项检查：模具之间剩下的空间、模盘、最大回转直径，还是臂的最大载重。因最大回转直径被暂存的模具，增加间距也帮不上忙。

转动异形模具

普通长方体按原样和转四分之一圈各试一次。生成的或绘制的形状试十二个朝向，每 30 度一个；导入的 STEP 形状试二十四个，每 15 度一个；设备 面板里的 增强搜索 对导入的模具逐度尝试，更慢，也不一定更好。在场景里用旋转环手动转动模具时，异形模具可以转到任意角度；球、直立圆柱和直立圆锥台不转，因为转了也没有变化。

平衡

模具重量按行里填的数值，重心算在外形尺寸的中心，不论模具是什么形状；状态栏显示的 重心偏移 就是按这个算的。轻模具一侧的重框架，软件看不见；如果这对你的设备有影响，就填上重量，让配模去摆放模具，再看偏移值。

这对录入形状意味着什么

• 连框架一起，按模具装上模盘的状态来量。
• 形状不需要精确到毫米；关键是把方箱里的空气算成空气。一掌宽要紧，一度拔模斜度不要紧。
• 超出最大回转直径的异形模具，需要的是更大的臂，而不是更准的形状。
