智火滚塑配模手册 › 计算并看懂配模

换一台设备或改一下模具试试

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

一批活儿该上哪台设备，模具稍微小一点能不能多装一个？这两个问题，都该在改模具、订购一条臂之前就有答案；答案就在配模标签页上，不用动主数据。

换一台设备试试

按你真正需要的模具提需求，然后别动它：这样比较才公平。设备 里列出工作簿的每条臂，并显示型号和臂型。用圆形按钮选另一条，同样的需求就在那条臂上重新排布；状态栏和 已装 列告诉你它装了多少：

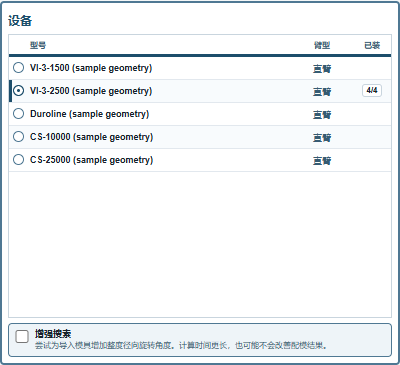

列表的 已装 列显示所选设备的结果，这里是 4/4；其余行是空的，选中后才显示。所以比较是一台一台看的：切换，等重新计算，看状态栏，再切换。拿试用数据来说：两个 DEMO-M01 加两个 DEMO-M02，在 VI-3-1500 上是 部分装下，四个只装了两个；每条更大的臂上都是 可行。实际装下几个，对照你要的数量，这就是答案。

想把比较结果并排留下来，就把每台设备的结果开成独立的配模方案：新建 会开第二个标签页，用的还是同样的模具和设备；在那里填同样的 需求，选另一台设备，两个标签页就各存一个结果。文件一页讲怎么保存这些方案。

如果这个模具小一点

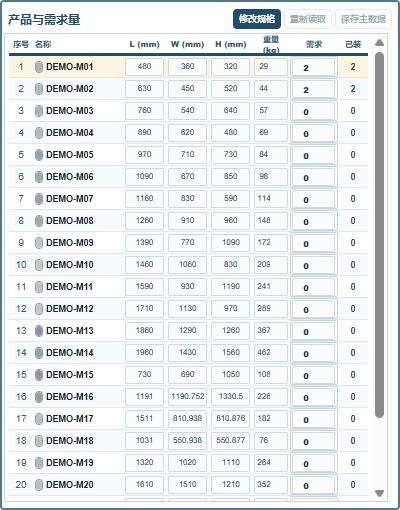

产品与需求量 标题栏里的 修改规格 可以编辑每个模具的长、宽、高和重量，改动只在当前方案里生效：

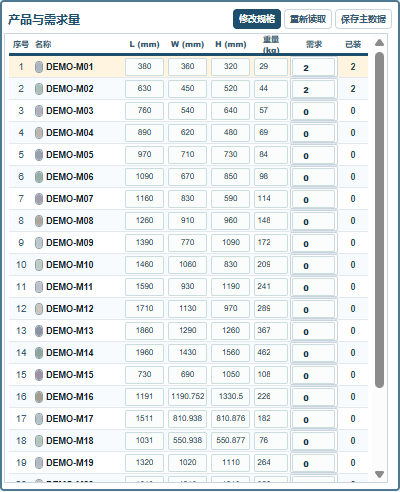

改一个数，方案随着输入重新计算；圆柱的长和宽一起变，因为两个都是它的直径。标签页上方的横幅显示当前处在什么状态：

本地规格覆盖：重新读取会放弃修改；保存主数据会写回工作簿。 在这里改的任何数都不会进工作簿：车间里的模具没有变，在这个状态下保存的方案，里面存的是改过的数字。

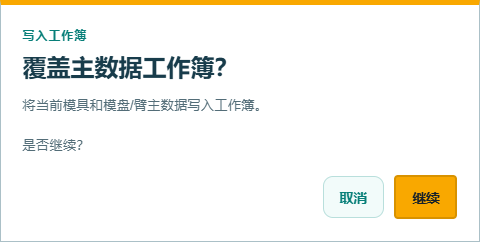

两个按钮结束这次实验。重新读取 把工作簿的数字恢复回来并重新计算。保存主数据 才是正式写入：把改过的尺寸和重量写进工作簿，之后的方案都用新数；写入前会先弹覆盖确认，和从数据标签页保存时一样：

之后状态显示 已保存到主数据。其他已打开方案现已过期。：其他打开的方案各自保留结果，但会显示 已过期 标记，直到你按它的 刷新，如文件一页所述。

用了生成或导入形状的模具，尺寸以形状实测为准；要改这种模具，去 模具数据 标签页用 更改形状。

看懂比较结果

两件事会让比较结果失真。一是两条臂的需求不同：需求 得保持一致。二是一条臂的配模手动调整过、另一条没有：两条臂都 重新求解，两边就都是软件自己算出的结果；状态栏里 最小间距 和 重心偏移 两个小标签，说明每个方案在个数之外还有多少余量。
