智火滚塑配模手册 › 为产品选择合适的形状

录入球形模具

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

球罐或浮球按球录入，只有一个尺寸：直径。生成器不需要别的，配模把模具当球处理，而不是包着它的立方体。

录入球

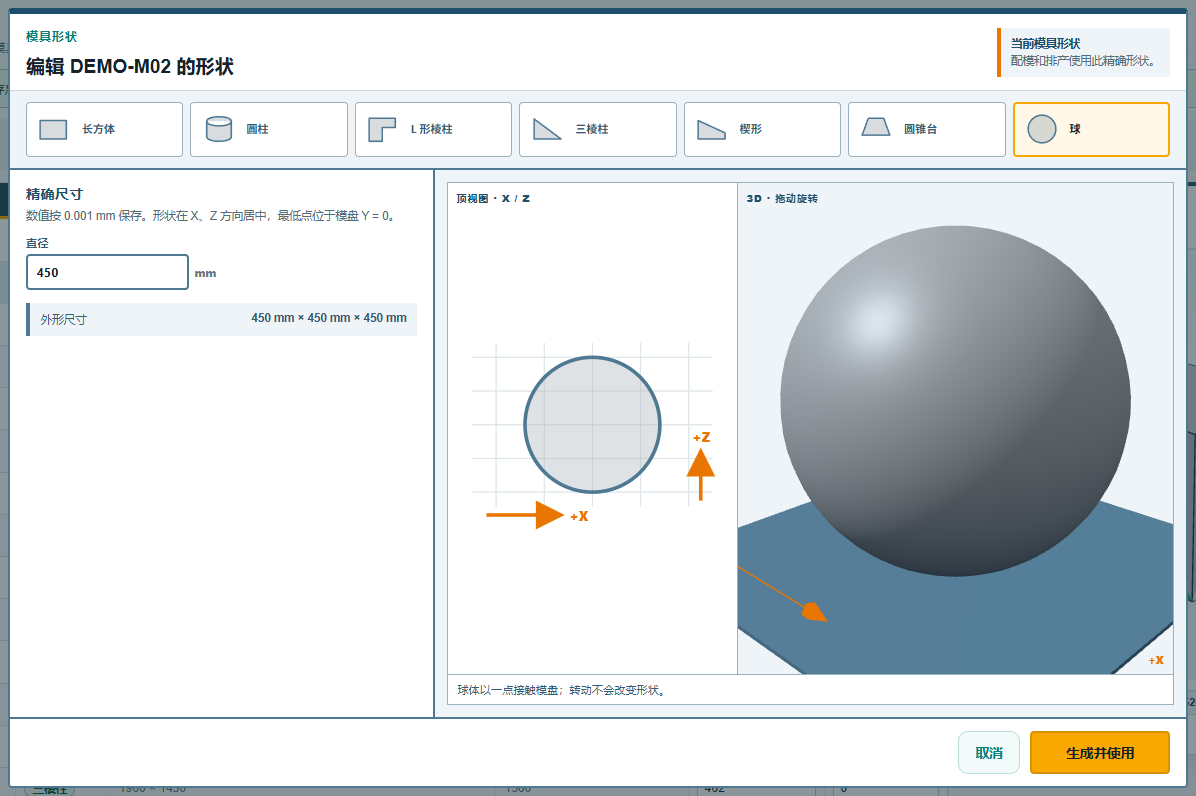

在 模具数据 标签页上选中行，按 更改形状，选 球。生成器打开后显示 直径 字段和两个视图，直径已按行内三个尺寸的最小值填好：

生成并使用 把球放到行上：占地尺寸两个方向都等于直径，高度也是直径。试用版的 DEMO-M24 是一个 800 mm 的球。

球与模盘只有单点接触，所以生成器假定模具靠自身框架固定；配模为它保留的空间是球加上周围间距。如果实际模具放在比球更宽的托架或圆环上，就量出它的尺寸，把模具改按圆柱或圆锥台录入，因为在模盘上占空间的是托架。

为什么转了也没用

对其他形状，配模都会试着在模盘上转动模具：普通长方体每次转四分之一圈，生成或画出的形状按 30 度分十二步，因为转过的 L 形或楔形，也许能装进没转时装不下的地方。球从哪一面看都一样，所以生成器写明“转了也没用”，配模也就不试。在场景里拖动球想转它，同样没反应。

球在哪省空间

球的最宽处在中间高度。两个球并排，只有赤道处要保持间距；长方体模具挨着球时，在赤道上下可以比两个长方体并排靠得更近。模盘摆得挤的时候，每相邻一个模具就能省一掌宽。

反过来，球是在较小的臂上最常超出最大回转直径的形状：高度等于宽度，所以模盘上放得下的球，臂转起来仍可能超出最大回转直径。出现这种情况时，暂存区会写明原因；最大回转直径检查见 异形模具占用的空间 一页。
