导入复杂模具的 CAD 文件

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

模具厂发来带模架的模具 CAD 文件时，Windows 桌面版可以直接读取，用包含模架、夹具和安装板的精确形状，代替手工测量或搭建的形状。每套模具导入一次，几分钟就能完成；之后形状随模具保存在工作簿里。

准备工作

• 模具的 STEP 文件（.stp 或 .step），所有 CAD 系统都能导出的交换格式。不支持其他格式。向模具厂要的是用螺栓装到模盘上的模具与模架总成，不是单独的产品型腔：在模盘上占空间的是模架。下面从 CAD 程序导出文件一节说明文件必须包含什么、怎么导出。
• Windows 桌面版。Windows 版自带 CAD 准备工具；macOS 和 Linux 版可以使用在别处导入的形状（已发布形状），但不能自己导入。

导入

1. 在 模具数据 标签页上选中模具的行，按 更改形状，再按 导入 STEP。
2. 选择文件。软件读取它，测量模具的摆放姿态，耗时以秒计：小模具几秒，大装配体半分钟。

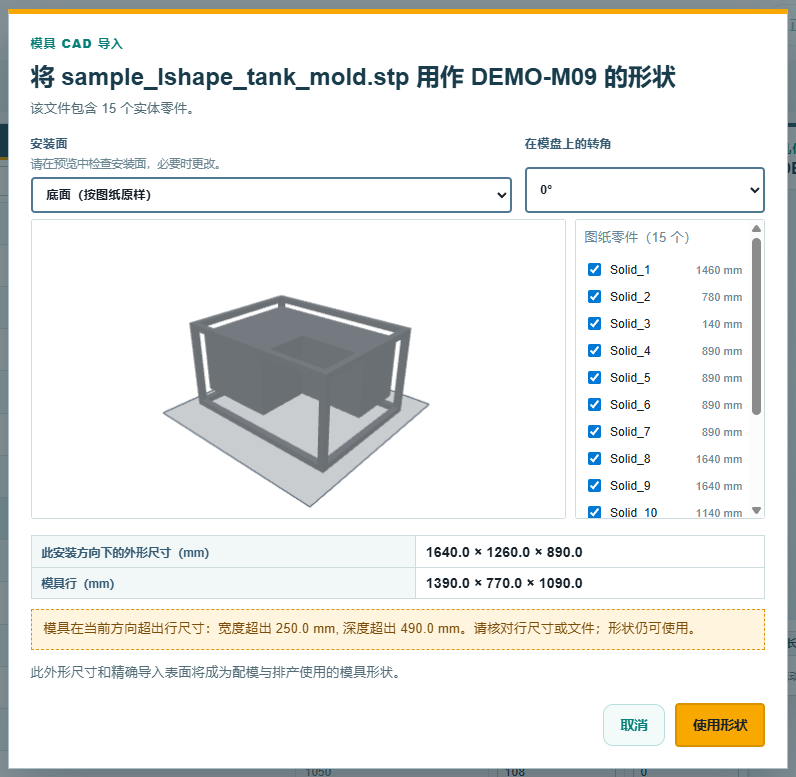

3. 打开一个标题为 将 <文件> 用作 <模具> 的形状 的对话框，列出找到的内容和要关联的内容：

• 第一行说明文件里有几个实体零件；如果有游离在所有实体之外的曲面片，也会说明有几片。
• 预览把模具放在安装面上。模具按图纸原样与行尺寸相符（每个方向 30 mm 以内）时，安装面 默认取图纸原样；否则软件推荐合适的面和转角。这只是按尺寸的建议：实物框架从哪一面打螺栓，要核对。可选 底面（按图纸原样）、顶面（翻转）、前面、后面、左侧面 或 右侧面，再用 在模盘上的转角 从 0° 到 270° 每次转四分之一圈。按 使用形状 前，每次改动都会显示在预览里。
• 此安装方向下的外形尺寸 显示所选面和转角下的外形宽、深、高，随你的改动而变。模具在所选姿态下比行尺寸大时，对话框会警告，但仍允许 使用形状；接受后，测得的尺寸会替换行里的尺寸。
• 查看零件… 在同一预览里显示每个实体，让你点掉不属于模具的东西：运输架、加工夹具或工装。这一步不再重新读取文件。不点掉的每个零件都算在内，什么都不剩时软件拒绝继续。干净的文件跳过这一步；整张图就是模具。

• 位于所有实体之外的曲面片 只在文件有游离曲面片时显示，预选为 图纸残留 — 不计入模具。只有在确定模具的某个真实表面被导出成曲面片时才选 属于模具 — 予以保留。

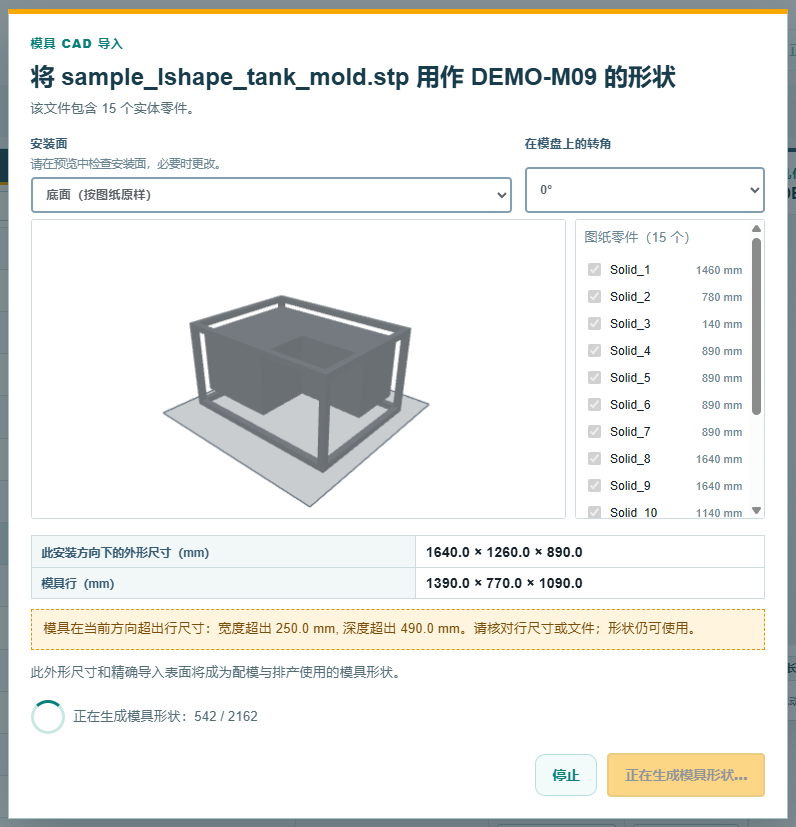

• 按 使用形状。对话框留在屏幕上，报告 正在读取文件中的零件、正在核对文件中的零件 和 正在生成模具形状，并显示已完成的步数。这一步最耗时：小模具约半分钟，大装配体几分钟。停止 放弃导入；什么都不保留，下次尝试从文件重新开始。

1. 行的 形状 列变成 STEP 形状，下面是文件名，占地尺寸和高度变成测得的外形尺寸，只读，预览画出模具：

这个形状和改单元格一样，是未保存的编辑：保存 在覆盖确认之后把它写进工作簿，不保存就关闭会丢掉它。导入进行中 保存 不可用。

软件如何处理导入的文件

软件把形状切成粗实体，通常按 15 mm，只有文件里的某个面按这个尺寸切不出来时才切得更细。这是有意的：配模只要几厘米的位置精度就够了，每次取整都向外，所以形状不会比模具小。求解配模时，导入的模具按 15 度步长试放；配模标签页 设备 面板里的 增强搜索 对导入的模具逐度试放，更慢，也不一定更好。同一个文件导入两次，得到的形状相同，不会有任何变化。

导入的文件本身不保留。保留下来的是软件根据它生成的形状（存在本机软件自己的几何文件夹里），以及模具工作簿行末尾标识该形状的四列：GeometrySourceKind、ShapeDefinitionId、GeometryAssetId 和 GeometryAssetRevision。这四列由软件写入，不用手填；如果某一行的这几列在本机对不上任何形状，该行就不显示形状，直到把形状文件拷过来为止。

把形状搬到另一台电脑

按尺寸生成的形状（L 形棱柱、楔形、占地尺寸、多截面形状等）可以从所在行用 导出形状 导出为 .rotoshape 文件，另一台电脑用 更改形状、已发布形状 关联它；在 Windows 电脑上仍可编辑。导入的 STEP 形状，则在另一台电脑上从几何文件夹里的 .rotogeom 文件关联，只读。两种方式下，接收的电脑都立即关联，不弹对话框，因为安装面、在模盘上的转角和零件在创建时就定好了。

从 CAD 程序导出文件

导入只读取文件里已有的内容，不做修复，所以能不能用取决于导出。智火滚塑配模需要的是：

• 实体，不是曲面或网格。 模具的每个零件在文件里都必须是闭合实体。曲面、片体和开放壳体被当作画图残留剔除；一个实体都没有的文件被拒绝。用曲面画的模型或扫描网格，得先在 CAD 程序里转成实体；二维图纸完全不能用。
• 整副模具，按它装到模盘上的样子：两个半壳、框架、安装板、在烘箱里也不拆的夹具。一个装配体或一个多实体零件都行，零件数量不限；我们试过的工厂文件有几百个零件。运输架或工装最好在导出时就去掉；做不到就用 查看零件… 去掉。
• 哪边朝上对文件无所谓。 模型原样导出就行，不管 CAD 程序把哪根轴当作“上”，也不管它在文件空间里的位置。软件按模具行的尺寸建议一个摆放位置，把模具居中到臂上并抬到安装面。在预览里核对真实的安装面，建议不对就换面或转动。模具尺寸说明不了框架用哪一面固定到模盘。
• 文件里的单位。 STEP 自带单位，毫米或英寸；软件自己读，不用你设。常见的 STEP 版本都能读（AP203、AP214、AP242）；工厂文件来自 Siemens NX 的 AP214。
• 大小。 导入过 140 MB、850 个实体的文件；测量不到半分钟，生成几分钟。生成满二十分钟导入会自行停止，还没有真实模具接近过这个时限。

逐个程序的导出方法。菜单名是各程序自己的，随版本变动；规则都一样：把实体导出成 STEP。

文件导不进来，或形状出来不对，原因通常在导出。智火滚塑配模试过的头四个工厂文件里，三个原样导入；第四个有几个零件——还是最大的几个——它们的面软件剖切不了，所以也剔除不掉。有用的做法，按顺序：问模具厂文件是哪个 CAD 程序、什么导出设置做的；要一份直接从原生装配体导出的新 STEP，不是转换或修复过的副本；还不行，就要这个 CAD 程序原生格式的模型，再由这边导出。

示例文件

软件自带一组虚构的示例模具 STEP 文件，放在数据文件夹 mold_shapes 下，供你试导入：L 形水箱、船体、圆桶、带凹槽的框架等。这些都不是真实客户的模具。
