直臂的每个参数

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

直臂需要三个尺寸，最大载重可选。在设备上，模盘空着的时候量。

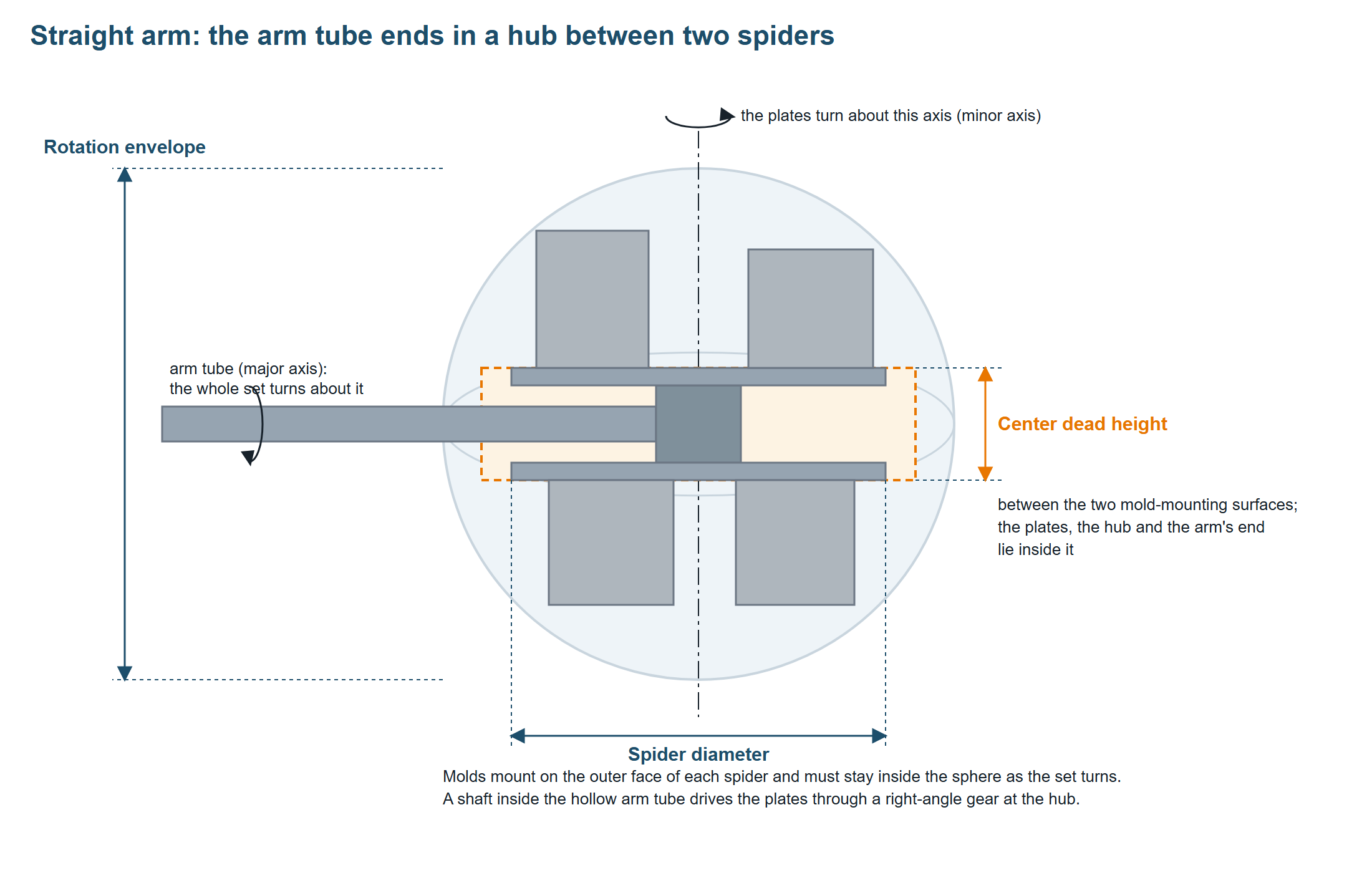

有两种转动同时进行：整个组件绕臂管的轴线转，两块模盘绕穿过盘心的轴线转，由空心臂管里的传动轴通过轮毂处的直角齿轮带动。这一页说的“上方”“下方”指的是图中画出的位置；臂转起来，整幅图跟着转。

模盘直径

是什么。 模具安装盘的直径。直臂的两个模盘一样大，一个数管两个。

怎么量。 过盘心，从一边量到另一边。如果模盘不是整块圆板，而是辐条式的架子，就量到辐条末端；模具的脚能用的就是这个圆。

工作簿列 StraightSpiderDiaMm；标签页上是 模盘直径 (mm)。示例设备：1200、1600、2400、2600 和 3800 mm。

配模拿它做什么。 两件事。平面图里每个模具都必须待在这个圆里，所以它决定并排能放几个模具。回转范围最小也只能是模盘这么大：最大回转直径填得比模盘还小时，软件按模盘尺寸画球。两者对不上时，对照设备图纸更正；软件里把球画大，设备里不会多出空间。

填错了会怎样。 填小了，实际模盘上放得下的模具会被拒绝：状态栏提示模盘剩余空间不足；连居中放都放不下的单个模具，会提示"越过模盘边界"。填大了，配模把模具放到下面没有模盘的地方。如果实际配模确实需要模具的脚稍微超出边缘，暂存区的 允许超出模盘边缘 放宽项能让你针对该方案手动摆放；它不会改动工作簿。

最大回转直径

是什么。 这条臂球形回转极限的直径。球心在臂管的回转轴线与模盘的回转轴线的交点，也就是轮毂处。模具、增高架和它们的附件都必须待在这个极限之内。

图中这种布置里，两条轴线成直角相交。不管绕哪条轴转，模具的角到两轴交点的距离都不变。因此，模具在模盘之上的高度和向外伸出的距离共用一个球半径，这就是为什么高模具在靠近边缘处空间更少。这个球是整个回转组件允许到达的范围；它不是哪个模具实际转出的轨迹，也不是烘箱的形状。

怎么量。 用设备厂商这条臂的模具回转图纸上的可用球形回转直径，按图纸注明的间隙余量，并核对图纸给出的烘箱、冷却工位和工位之间移动的极限。图纸上另外给出的可用宽度是另一个要核对的极限；它不是球的直径，也不一定是模盘的直径。把到最近障碍物的距离翻倍不能代替图纸上的数值：地面和烘箱端壁不一定离得一样远，而软件只检查这一个数。

工作簿列 StraightEnvelopeDiaMm；标签页上是 回转直径 (mm)。示例设备：1500、1950、2900、3150 和 4550 mm。

配模拿它做什么。 球是每个配模方案的硬极限。模具的高度和它离中心的距离一起决定它的角是否待在球里；因此高模具必须靠近中心，矮模具可以放得远。这就是为什么占地尺寸相同的两个模具会排得不一样：高的那个空间更少。

填错了会怎样。 这一格必须是正数；没有它，软件拒绝在这条臂上配模。填小了，模具进暂存区，理由是"高度和占地尺寸超出最大回转直径"；状态栏的计数显示有几个。填大了，软件会把模具放到会撞烘箱的位置；它只检查这个数。一个模盘能装的最高模具是球的半径减去无效空间高度的一半，占地尺寸宽的还要再减，因为模具的角必须待在曲面里面。

延伸阅读。 滚塑协会的滚塑设备指南结合图 8 讲解直臂和 L臂的机构。Ferry Industries 的直臂模具极限图展示了一家厂商的球形回转边界、中央间隙和另外给出的可用宽度。尺寸以自己设备厂商的图纸为准。

中心不可用高度

是什么。 两个安装面之间的距离：从上模盘的顶面到下模盘的底面。模盘自身的厚度、轮毂和带动模盘的臂管末端都在这段距离里。任何模具都不能占用它。

怎么量。 在轮毂处用直尺从上模盘顶面量到下模盘底面。

工作簿列 StraightDeadHeightMm；标签页上是 中心不可用高度 / 模盘偏距 (mm)。示例设备：240、310、410、430 和 540 mm。

配模拿它做什么。 它决定两个安装面在球里的位置：无效空间高度的一半在球心之上，一半在球心之下。模具就得从离球心这么远的位置开始摆放，在球里的空间也跟着少了一截。两个面之间的这一带保持空着。

填错了会怎样。 填零或留空等于关掉这条规则：两个模盘都缩到球心，模具能用到球最宽的部分，比真实设备实际有的空间还大。填大了，每套模具的空间都缩小；高模具先掉出球外，带着回转直径提示进暂存区。如果手动把模具拖进这一带，软件会拒绝，提示“进入中心无效空间范围”。

最大载重

是什么。 臂能承载的模具重量上限，两个模盘合计。

工作簿列 MaxLoadWeightKg；标签页上是 最大载重 (kg)。空着或 0 表示软件不检查重量。示例设备：500、500、无、1000 和 2800 kg。

配模怎么用它。 只装到上限为止。需求重量超过上限时，方案是部分装下，状态栏提示“会超过臂的最大载重”；软件会优先装较轻的模具，尽量多装。单个超过上限的模具不会装入。

填错了会怎样。 填小了，方案装不满需求，模盘上还看不出原因；看状态栏的提示。空着，再重的需求也照装。

核对这三个数

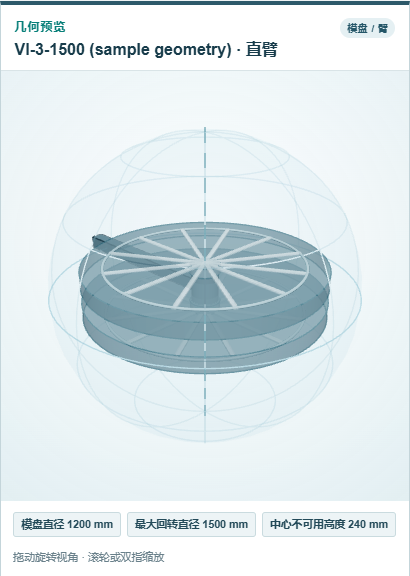

填好后看 模盘 / 臂数据 标签页上的预览：

模盘应完全落在球形回转范围内，四周留有富余，两块模盘之间的间距和真机一致。然后在配模标签页要一个高模具，看它往中心移。如果它反而进了暂存区，看状态栏里的原因：回转范围提示指向最大回转直径或无效空间高度，模盘空间提示指向模盘直径，重量提示指向最大载重。
