智火滚塑配模手册 › 自己调整配模

移动、转动、拆下和装回模具

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

软件给出一套初始配模方案，你不一定要照用。在 3D 场景里可以选中一个模具，拖动它、转动它，把它移到暂存区、再放回别的位置；在平面图里还可以把模具从直臂的一个模盘移到另一个。每改一处，软件都会检查新位置，所以你最后得到的仍是设备能跑的配模方案。

选中

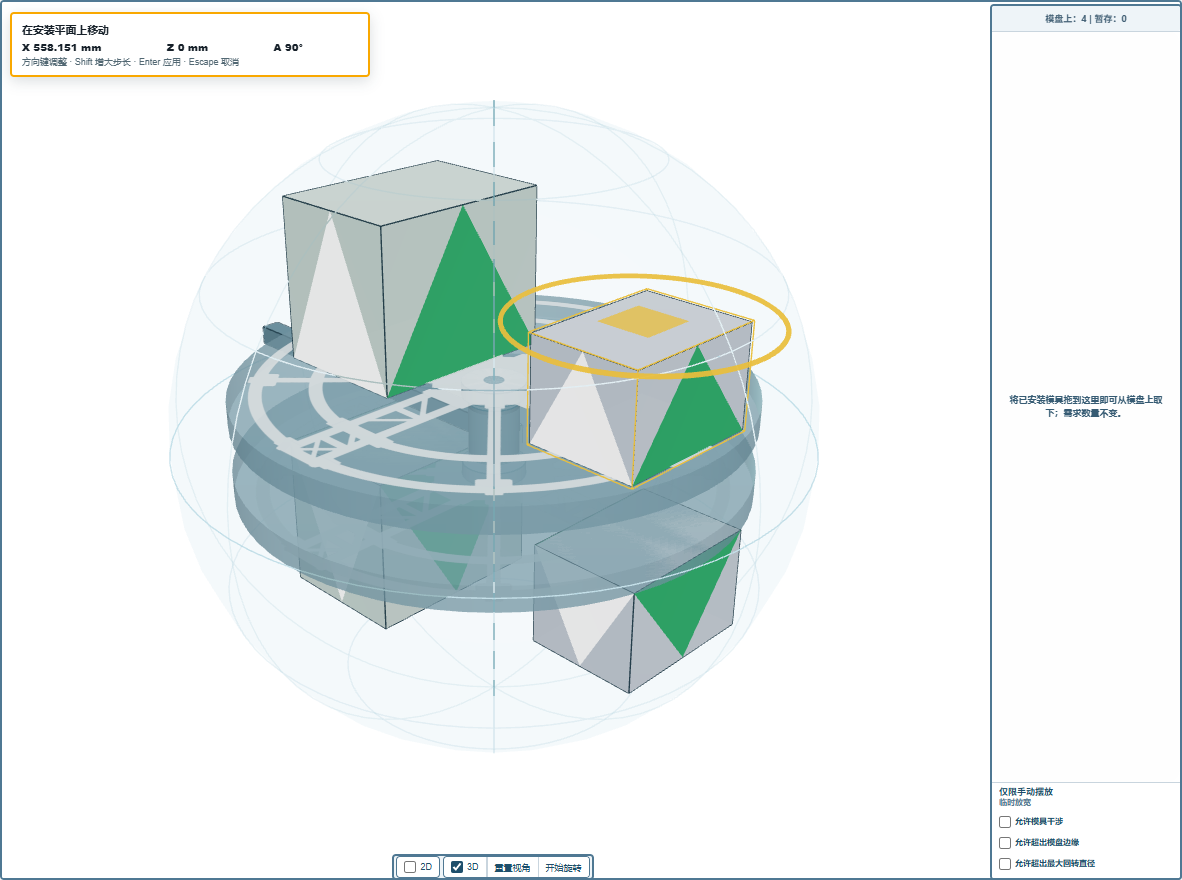

按场景下方的 暂停旋转 让臂停住，然后点击一个模具。选中后：模具中心出现一个方形手柄用来移动，周围出现一个黄色圆环用来转动；左上角的面板 在安装平面上移动 显示它在模盘上的位置，X、Z（毫米）和角度 A：

顶部的状态行写着 已选择模具。拖动模具可移动；拖动圆形箭头可旋转。 点空白处或按 Escape 取消选中。选中期间，该模具在 产品与需求量 中的对应行会高亮。

移动

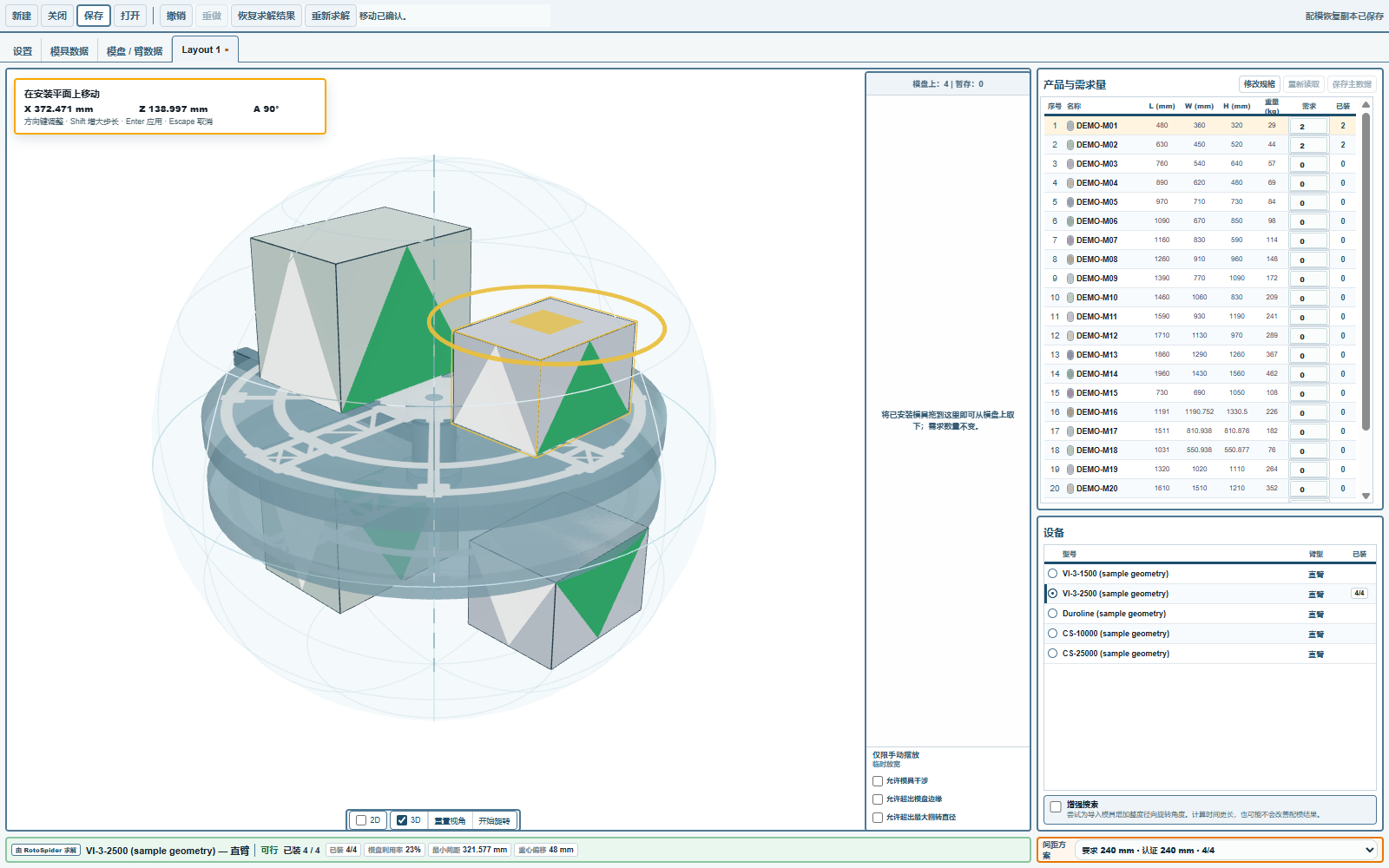

拖动手柄，模具在模盘上滑动。移动时软件检查指针下的位置，状态行跟着变：位置与每个相邻模具保持间距、在模盘和最大回转直径之内时，显示 移动位置可行。松开以确认。；否则显示 此处没有空间： 并给出原因，比如 与相邻模具距离过近。。在可行位置松手，移动生效，显示 移动已确认。；在别处松手，模具回到原处，显示 移动被拒绝。

要精确移动，选中模具时用键盘：方向键微移 10 mm，Shift 加方向键 50 mm，Enter 确认，Escape 取消，如面板所示。

转动

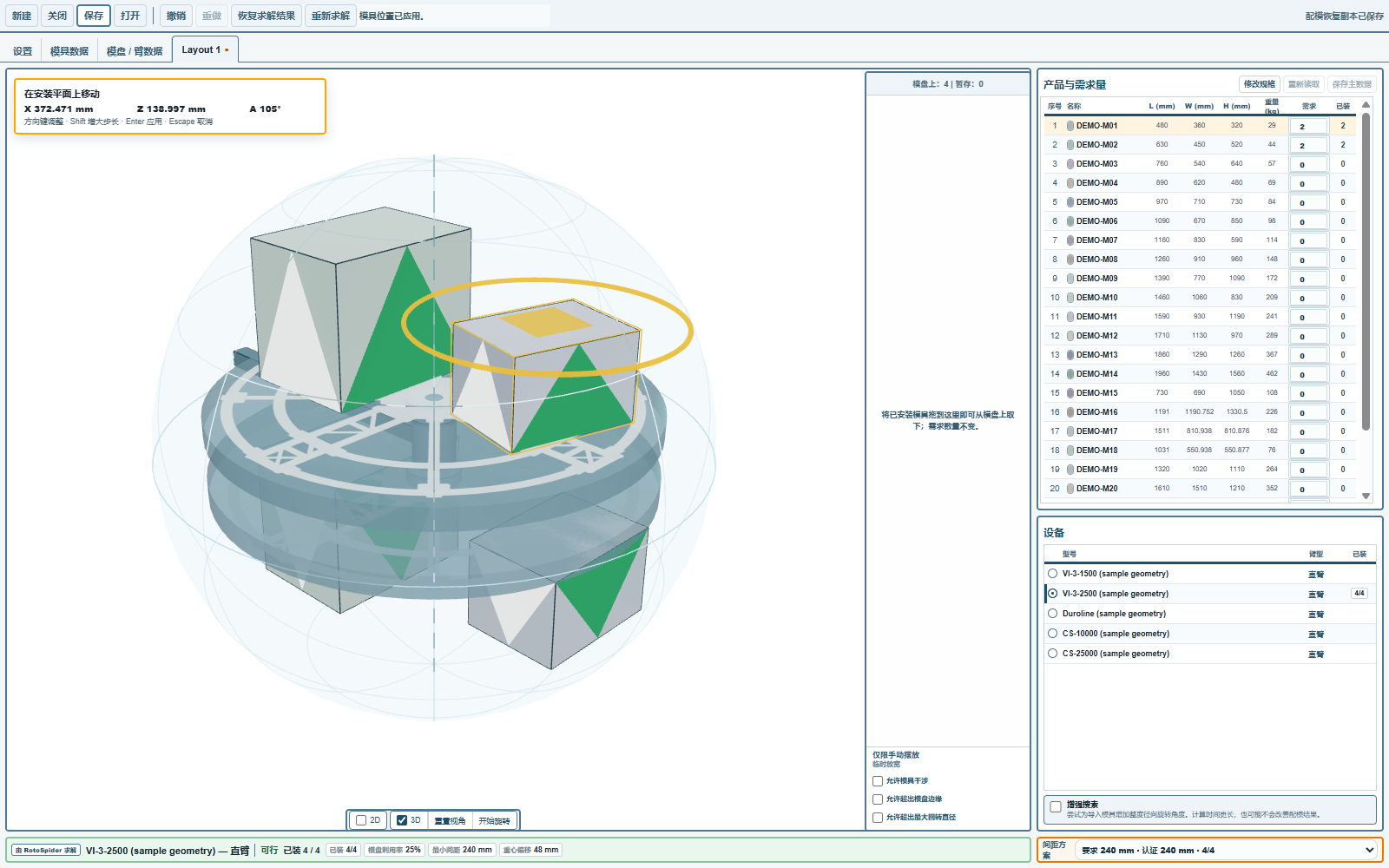

拖动环，模具绕自身中心自由转动；按住 Shift 则每步转 15 度。同样的检查照常进行，模具位置已应用。 确认新角度：

选中模具后，方向键每次转一度，按住 Shift 转十五度。长方体可以转到任意角度，生成或绘制的形状也可以。球、直立圆柱和直立圆锥台没有环，因为转动对它们没有影响。

拆下和装回

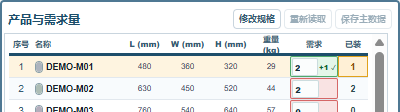

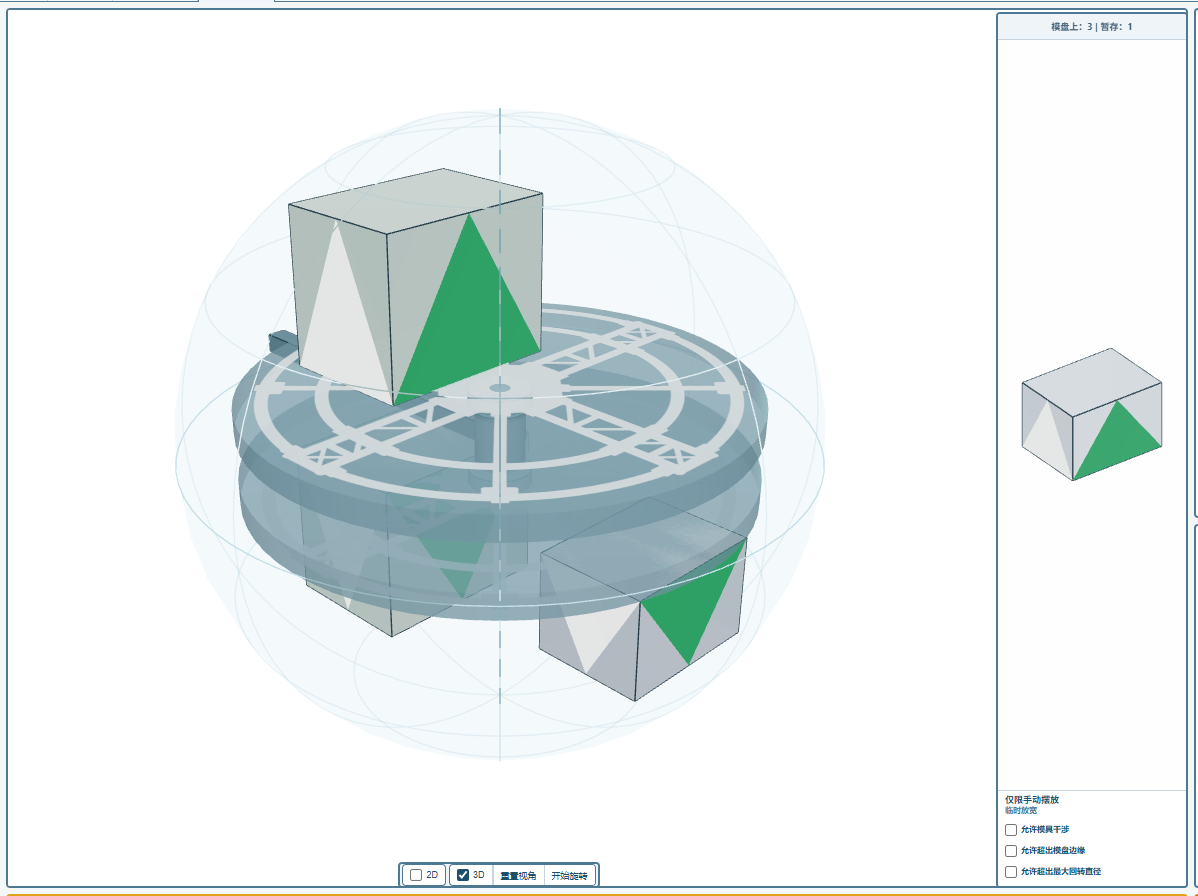

把模具拖出场景、拖进暂存区，它就从模盘上拆下来了。状态行显示 模具已移到暂存区。需求数量未变。，暂存计数加一，模具的 已装 减一而 需求 不变：

要装回去，点暂存区里的模具，状态行提示 已选择暂存模具。将它拖到 3D 模盘上即可安装。，再把它拖到模盘上。悬在模盘上时，软件会检查模具下方的位置，该安装位置可用。松开即可安装模具。，只有可用的位置才能放下：模具已安装到模盘。 如果两个模盘上都装不下，也会有提示，模具在这个位置无法安装到任何一个模盘。 把两个模具都拆下来、各放回对方的位置，就完成交换了。

把模具移到直臂的另一块模盘

直臂的上下模盘是两块板，在 3D 视图里，模具只能留在它所在的那块板上。要移过去，勾选 2D，显示每块模盘的平面图，再把模具从一张平面图拖到另一张；状态行提示 松开鼠标，将模具移到此模盘。，松手即确认，显示 换盘已确认。 除此之外，平面图上的操作和 3D 视图一样：点击选中，拖动移动，拖动圆环旋转，拖到暂存区拆下。

软件不让你做的事

默认情况下，违反规则的位置都会被拒绝：离相邻模具太近、超出模盘边缘、超出最大回转直径、进入中心的无效空间。如果你比规则更了解自己的车间，暂存区下方的三个允许开关可以让你保留这样的位置，并加上标记，详见下一页。所有手动操作都可以用 撤销 逐步退回，见撤销页。
