智火滚塑配模手册 › 为产品选择合适的形状

做 L 形、三角、楔形或锥形模具

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

有四种形状按你在模具上量的几个尺寸生成，不用画图，也不用 CAD 文件：L 形棱柱、三棱柱、楔形和圆锥台。每种都是一个小生成器，边输入边画出形状，用之前就能看出它和车间里的模具是否对得上。

打开生成器

在 模具数据 标签页上选中模具的行，按 更改形状，选一族：L 形棱柱、三棱柱、楔形 或 圆锥台。生成器打开时已填好示例尺寸，换成你的尺寸。生成器顶部有一排图块——L 形棱柱、三棱柱、楔形、圆锥台——不用返回就能在族之间切换。字段下方的 外形尺寸 一行显示该形状的宽×深×高，也就是建成后行里显示的数值。生成并使用 生成形状并放到行上；取消 则行保持原样。

所有生成器共用三条约定，写在示意图下方：X 向右，Y 从模盘向上，Z 向前；形状以自己的占地尺寸为中心，最低点落在模盘上；数值保留到千分之一毫米，填什么就用什么。超出字段范围的数会被拒绝，字段变红；不会四舍五入，也不会自动改成边界值。

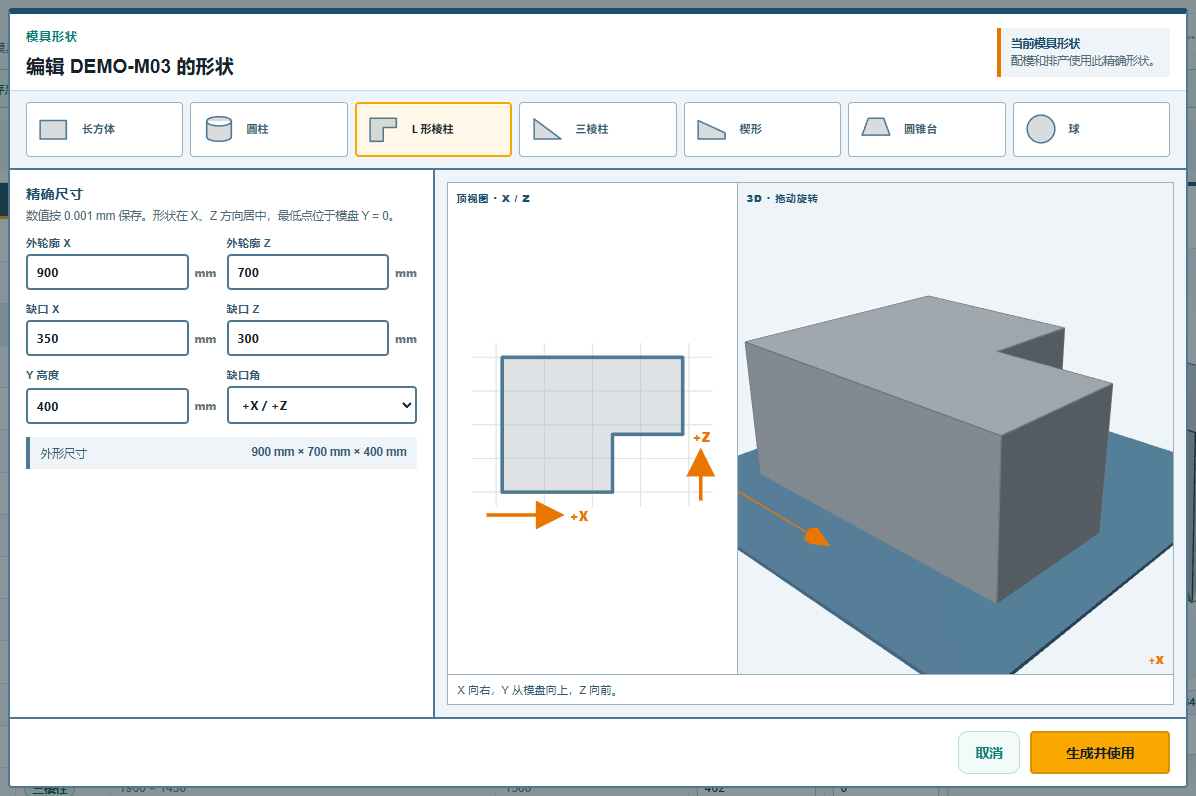

L 形棱柱

L 形是切掉一角的矩形。给外形尺寸 外轮廓 X 和 外轮廓 Z，再给切口 缺口 X 和 缺口 Z，再给 Y 高度。缺口角 说明缺的是四个角里哪一个，+X / +Z 等等，和数字旁边的俯视图对应。

缺口在两个方向上都得小于外形；否则生成器拒绝 生成并使用 并说明原因。两个 L 形模具可以在模盘上互相嵌进对方的缺口，这个形状省下的空间大多来自这里；试用版的 DEMO-M07 到 DEMO-M09 是 L 形。

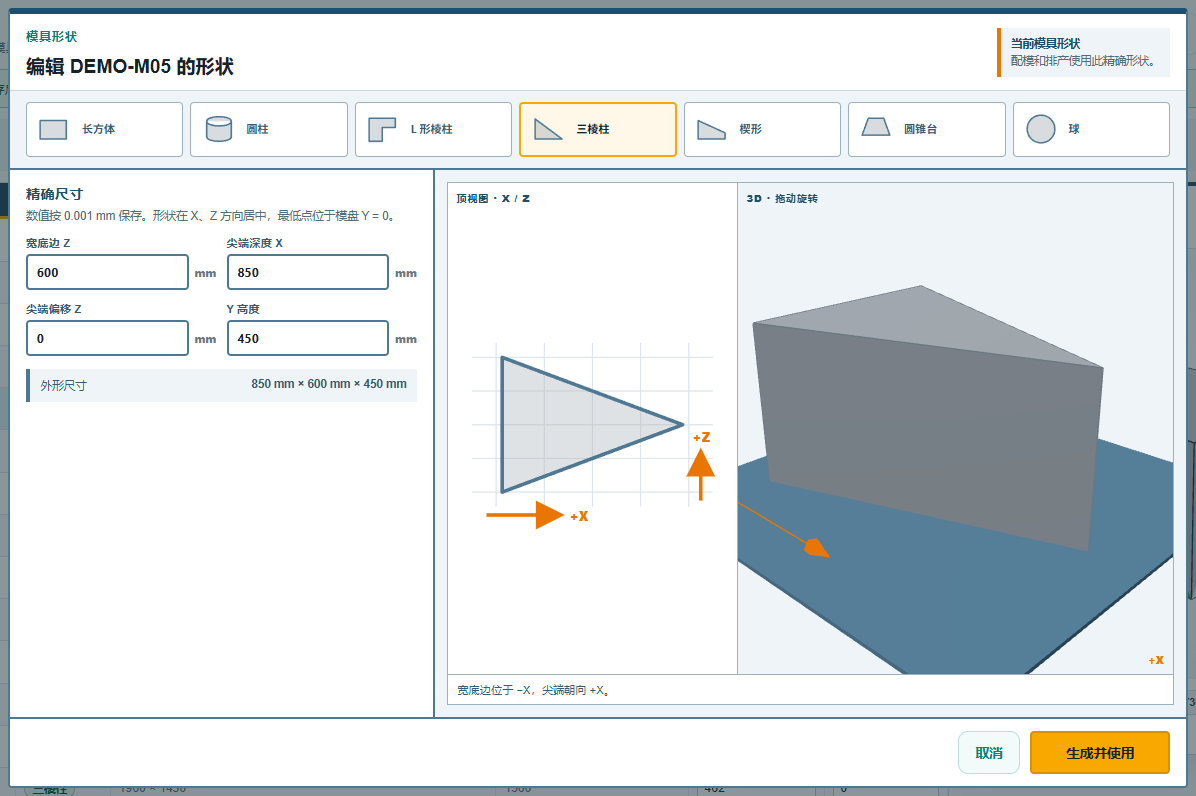

三棱柱

立在宽底边上的三角形，按指定高度拉伸成形。宽底边 Z 是底边的长度，尖端深度 X 是尖端到底边的距离，尖端偏移 Z 让尖端沿底边方向移动，取零为对称三角形，取正负值则向一侧倾斜。Y 高度 是拉伸高度。

尖端偏移不能超出底边跨度。生成器的注释写着“宽底边位于 −X，尖端朝向 +X”：底边在俯视图左侧，尖端在右侧；配模时会按需整体旋转该形状。

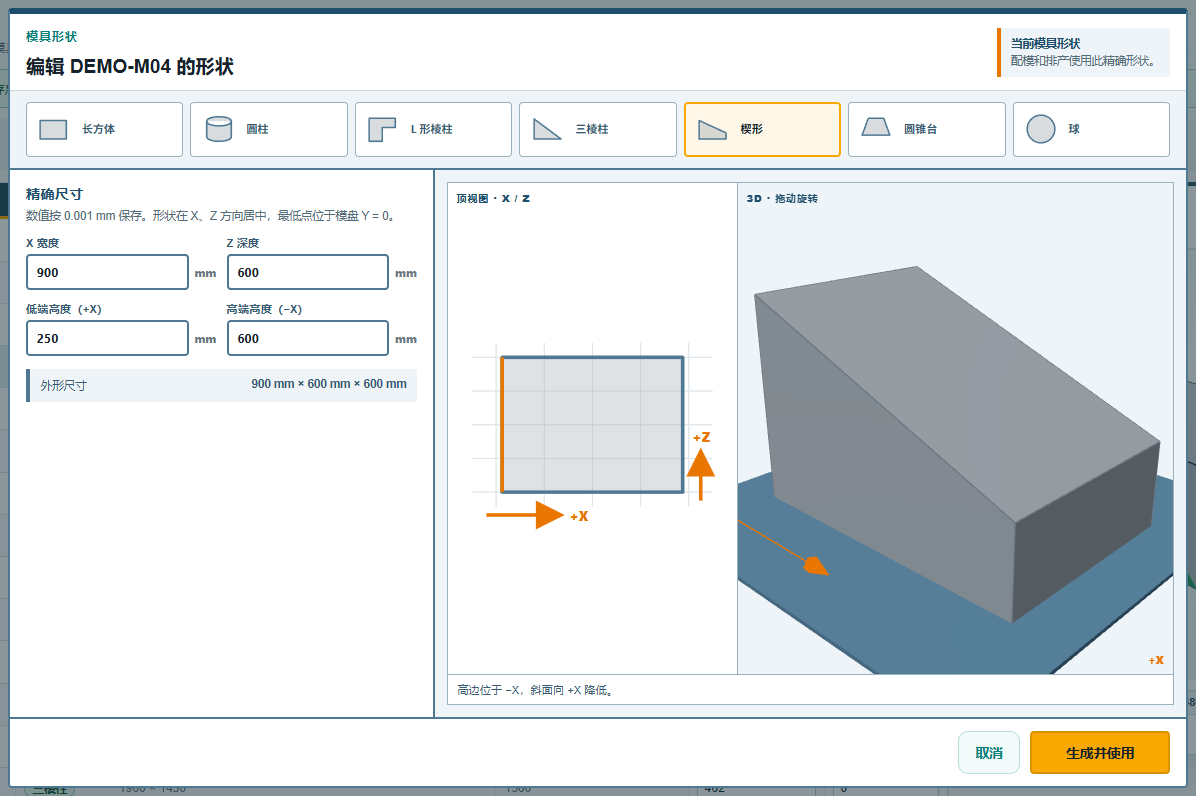

楔形

顶面从高边斜到矮边的长方体：斜坡、斜盖水箱、皮卡货箱内衬。X 宽度 和 Z 深度 是底面；高端高度（−X） 是高的一边，低端高度（+X） 是矮的一边，俯视时斜面从左向右下倾。

高端高度要大于低端高度。后续行里，模具高度取高端高度，因为那是最高点。

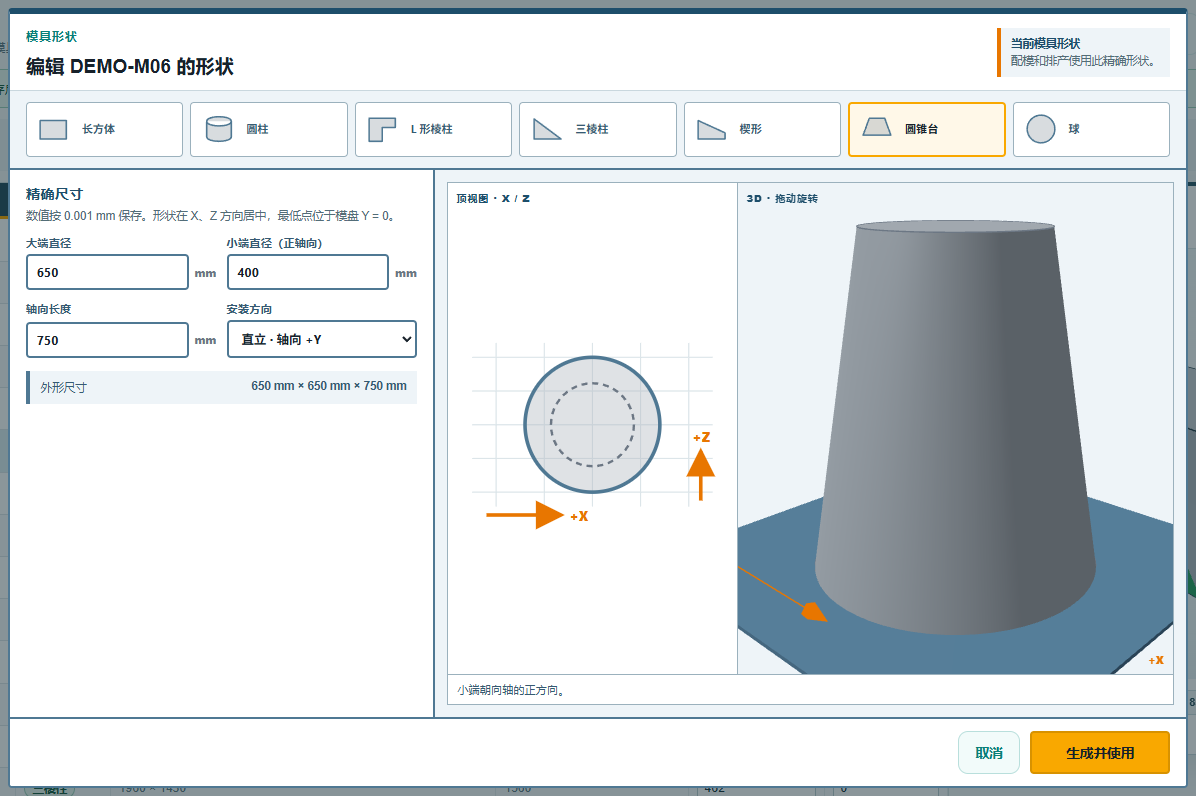

圆锥台

从一端向另一端收窄的圆形模具：锥底罐、料仓、花盆、料斗。大端直径 和 小端直径（正轴向） 是两端，轴向长度 是两端之间的距离。安装方向 说明它怎么放在模盘上：直立 · 轴向 +Y 让它站在大端上，横放 · 轴向 +X 让它侧躺，小端朝右。

大端直径要大于小端直径；两端相等、直立的模具就是圆柱，按圆柱录入。侧躺的普通圆柱也在这里录入，横放，小端比大端小一毫米。直立时，该行的占地尺寸在两个方向上都是大端直径，高度是轴向长度；横放时，占地尺寸是轴向长度乘大端直径，高度是大端直径。试用版的 DEMO-M16 是直立的圆锥台；DEMO-M17 和 DEMO-M18 横放。

生成之后

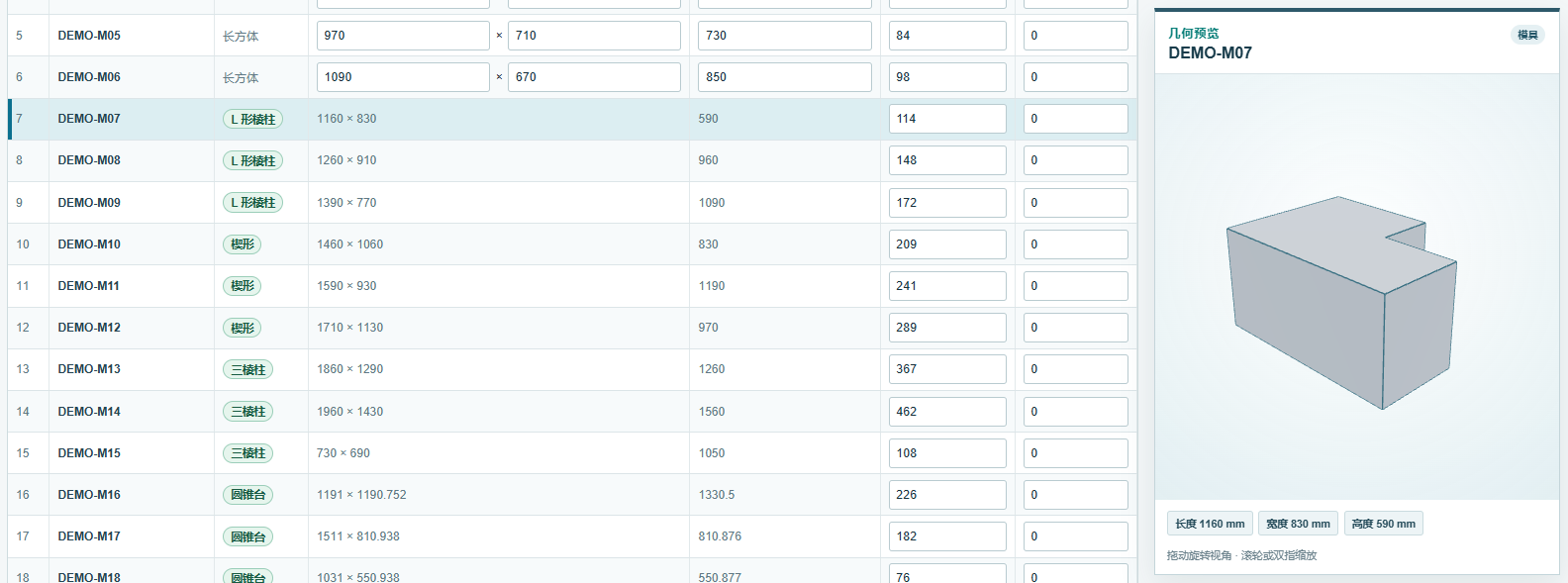

行的 形状 列标明形状名称，占地尺寸和高度取自该形状，以只读数字显示，右侧预览画出这个形状：

形状存放在工作簿旁边的一个文件里，这个文件在软件自己的几何文件夹中；行的最后四列记录是哪个文件。工作簿行本身仍带有外形尺寸，方便在 Excel 里查看。保存 写入这一行。以后要改某个尺寸，选中该行再按一次 更改形状：生成器会按这个形状自己的数值重新打开。

网页版

网页版在模具表的形状列里提供同样的四类形状：L 形、三角形、楔形 和 圆锥台，并打开同一个生成器。在那里生成的形状留在该浏览器的配模方案里，因为网页版没有工作簿。
