智火滚塑配模手册 › 自己调整配模

决定软件可以自行放宽什么

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

默认情况下，软件拒绝任何违反规则的位置。这大多数时候没错，但也有例外：有时你想看看规则不允许的排布，拿来琢磨。暂存区下方的三个开关，让你保留这种位置并加上标记，想留多久都行。

三个开关

它们在标题 仅限手动摆放 · 临时放宽 之下，标题说的就是规则：只影响手动摆放的位置，自动配模不变，只用于草稿。鼠标悬停在开关上，会显示各自的说明：

• 允许模具干涉：“将重叠和小于最小间距的布局保留为警告。”两个模具的间距可以小于最小间距，甚至重叠。
• 允许超出模盘边缘：“将超出模盘边缘的布局保留为警告。”模具的占地尺寸可以超出模盘边缘。
• 允许超出最大回转直径：“将超出最大回转直径的布局保留为高严重度警告。回转模拟保持关闭。”模具可以伸到最大回转直径之外。

打开一个，对应的检查就不再拦截；另外两项照常拦截。有两条规则没有开关：模具无法放进模盘中心的无效空间，手动摆放也不能超出臂的最大载重。打开任一开关时提示 已开启探索权限。警告仍会阻止最终输出。；全部关闭时提示 已执行全部布局检查。

标记，不隐藏

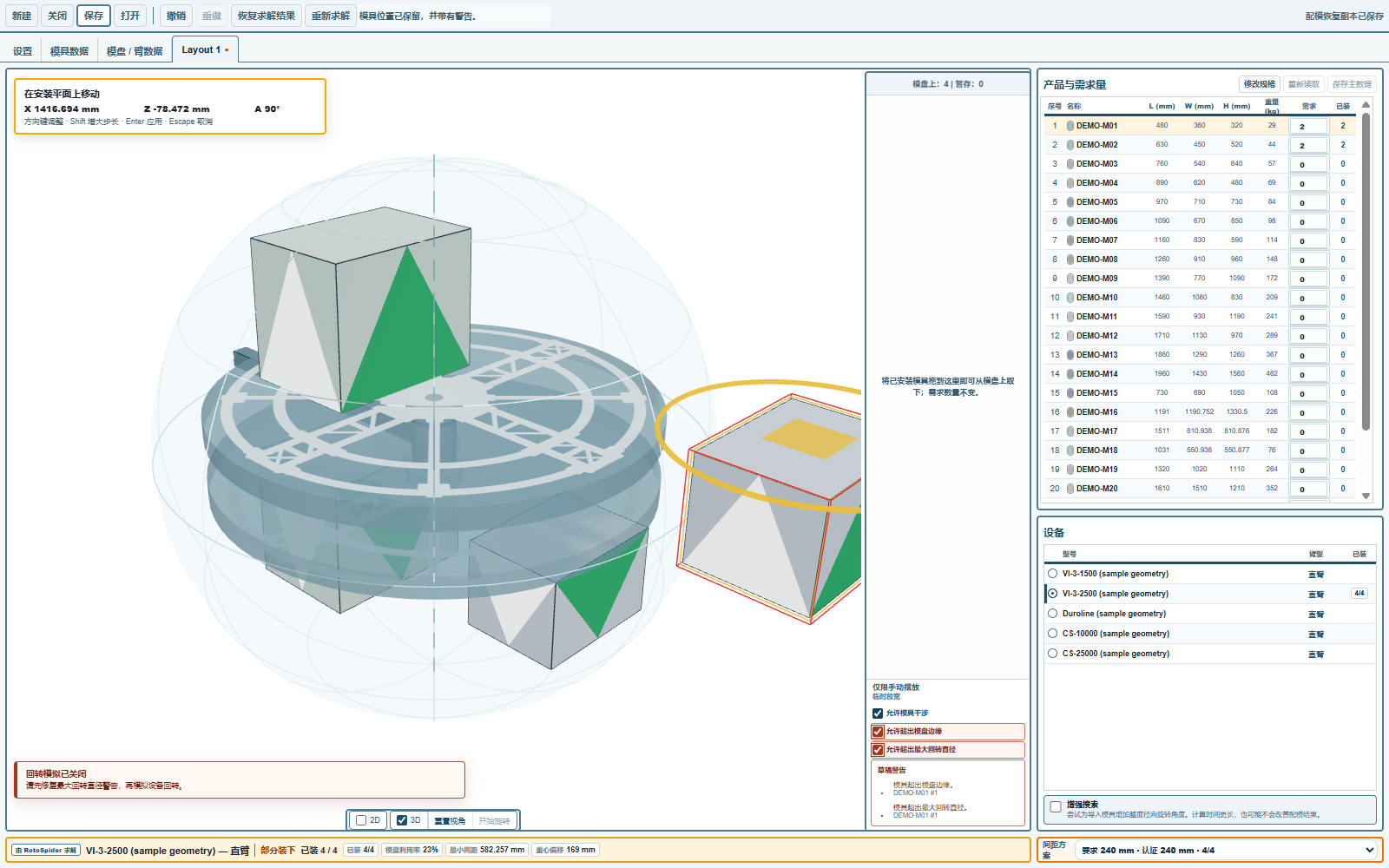

被保留在违规位置的模具，会在场景中用红色描边，在二维视图里标 !；状态条显示 模具位置已保留，并带有警告。。开关下方的 草稿警告 列表会逐条指出被违反的规则和涉及的模具，软件的原话是：模具相互重叠。、模具间距低于规定的最小值。、模具超出模盘边缘。、模具超出最大回转直径。；对因形状复杂而无法确认间距的模具，则是 异形模具间距尚未确认。

此时状态条变为橙色，表示排布未通过检查。只要有模具超出最大回转直径，臂的旋转就会停止，并显示 回转模拟已关闭，直到该警告消除：臂上有模具超出最大回转直径时，不会演示旋转。

保留的位置能做什么、不能做什么

• 不能保存。 有草稿警告时，保存 会拒绝这个方案；得先修正警告，移动模具、撤销 或 恢复求解结果 都行。跨会话的恢复副本原样保留你的草稿。
• 自动配模忽略它。 重新求解 和 恢复求解结果 回到软件自己的排布，没有警告；恢复求解结果 会提示 方案已恢复为求解结果。
• 重新计算会把放宽关掉。 换设备、改模具尺寸或改设置都会重新计算方案，三个开关回到关闭状态；想继续探索就再打开。重新求解 和改 需求 不会动这些开关。
