为产品选择形状

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

智火滚塑配模里每个模具都有一个形状。长方体最简单，也往往够用；之所以还有其他形状，是因为配模会为模具保留整个形状，而形状与长方体差别很大的模具，会浪费它与长方体之间的空间。这一页讲怎么给产品选形状，以及每种形状能省出多少空间。后面几页讲每种形状怎么录入。

形状对配模的作用

配模保持相邻模具之间的间距，也让每个模具都落在臂的最大回转直径之内。两者都按你给的形状来量：长方体按它的角量；L 形、楔形或绘制轮廓，按真实轮廓量。两个 L 形模具可以互相嵌进对方的缺口；三角形的尖角可以伸到相邻模具的矮角上方；球的相邻模具可以伸到它的赤道以下。在拥挤的模盘上，多出来的空间通常就是这么来的，代价是每个模具量几个尺寸，只量一次。

真实模具在它的长方体里某一侧能空出一掌宽以上时，就给它设个形状。空不出来就保持长方体：方角带盖的水箱、周转箱、储物箱、托盘。

哪种产品用哪种形状

产品例子是我们的猜测；以你的模具清单为准。两种形状都合适时，取简单的那种：略带锥度的花盆是圆柱或长方体，不是多截面形状，因为一两度的拔模斜度改变不了任何配模。

有两种形状只录入、不生成：长方体 和 圆柱 直接填在行里。其他形状生成一次、随模具保存：五种按尺寸生成（生成形状和球），两种画出来（绘制轮廓和多截面形状），一种从 CAD 导入（导入 STEP）。在另一台电脑上准备好的形状作为 已发布形状 关联。

试用版的模具

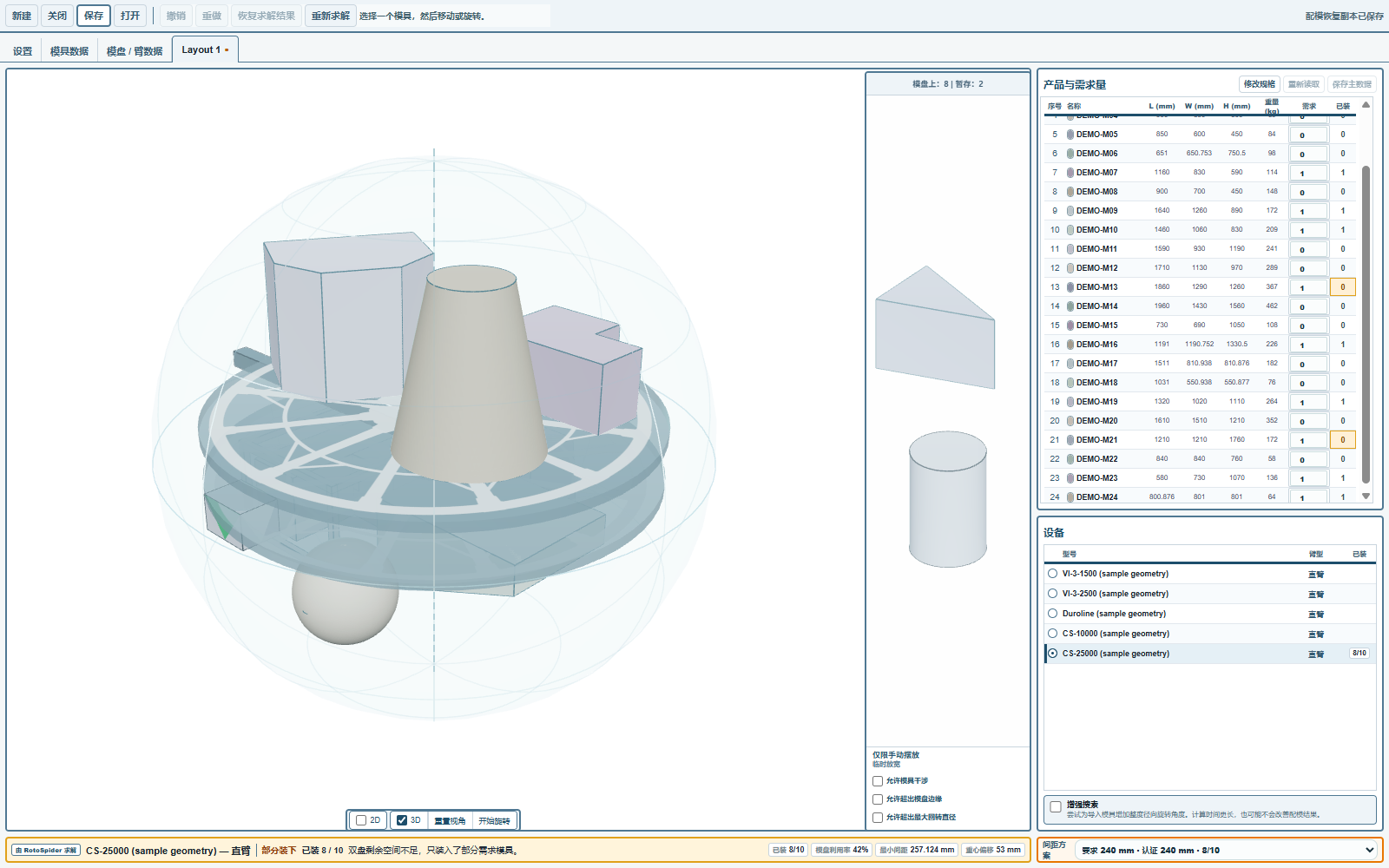

试用版工作簿里每种形状都备有一个或几个模具，你可以先在模盘上看到每一种，再录入自己的模具：

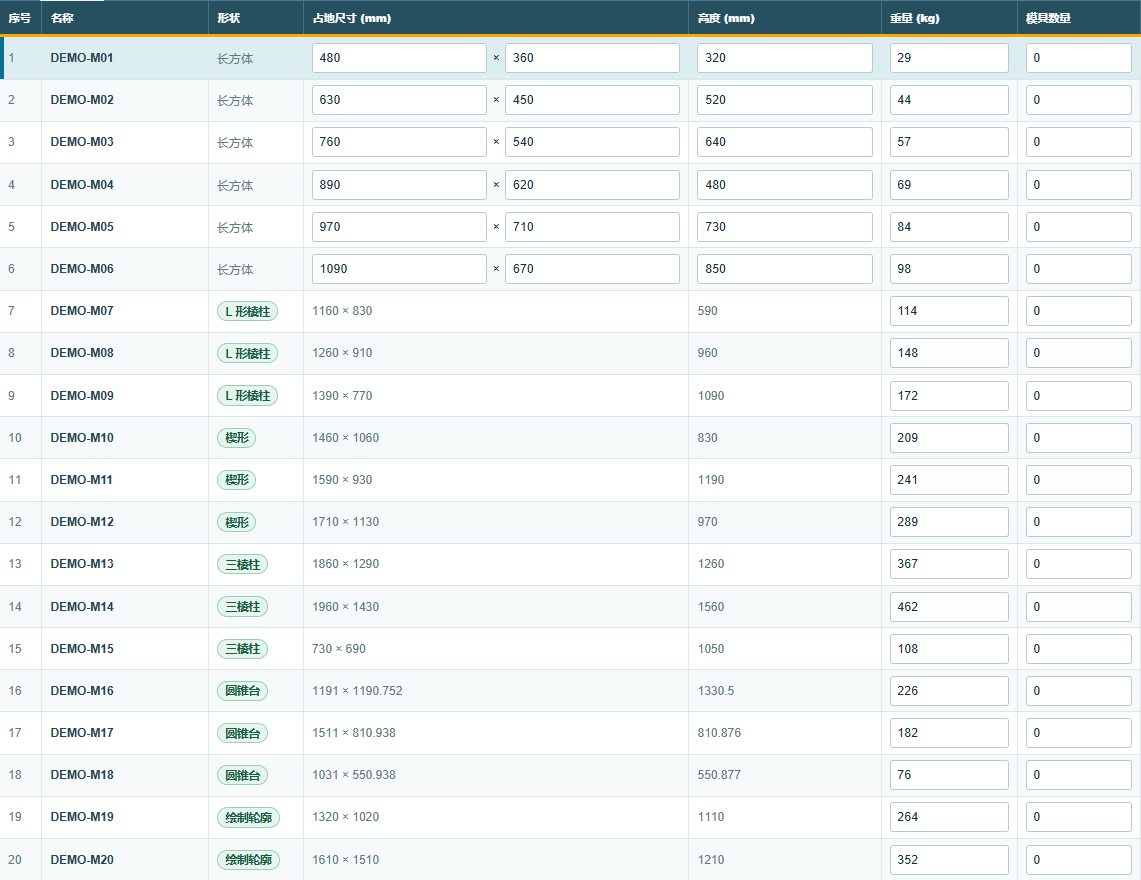

模具数据 标签页里，形状 列标明每个模具的形状，预览会画出选中的模具：

在哪里更改形状

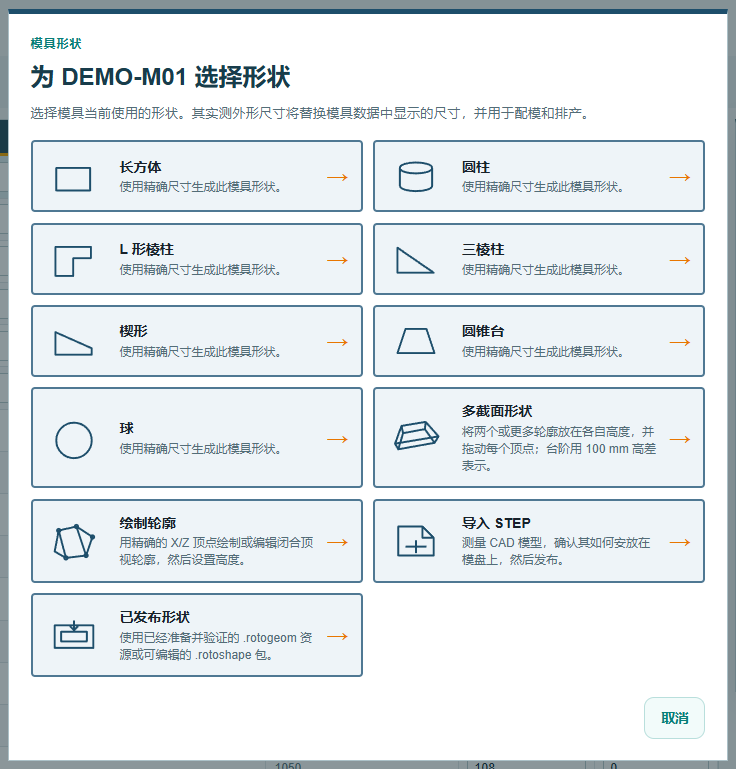

在 模具数据 标签页选中模具行，按 更改形状。形状库按上面的顺序列出这些形状，每种附一行说明，写明它需要什么：

生成形状需要 Windows 桌面版，它自带几何工具；macOS 和 Linux 上形状库会说明这一点，并把除 长方体、圆柱 和 已发布形状 之外的选项变灰，所以在 Windows 电脑上生成或导入的形状，在 macOS 和 Linux 上照样能用。网页版在模具表的形状列里有同样的形状，只是没有 CAD 导入。

回转范围不是形状

回转范围是臂转动时扫过的空间，属于臂，不属于模具：它在 模盘 / 臂数据 标签页设置，臂页面里有说明。模具的形状决定模具占这个空间的多少；回转范围决定这个空间有多大。
