智火滚塑配模手册 › 为产品选择合适的形状

做一个往上会变的形状

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

有些模具不是每个高度都用同一个轮廓：上口更宽的锥形料仓、甲板线以上最宽的皮划艇船体、锥底料斗、穹顶罐、底宽顶窄的路障。多截面形状把这些形状描述成一叠轮廓，每个高度一个，每个轮廓的每个角点都可以拖动。智火滚塑配模把各层合成一个实体，再按这个实体配模。

多截面形状是怎么构成的

一层就是某个高度上的一个轮廓。第 0 层在模盘上，高度为零；上面每一层有自己的高度，越往上越高。每一层的角数相同，一层的 1 号角与下一层的 1 号角相连，2 号连 2 号，依此类推：这些连线就是沿实体侧面向上走的棱。有了这条规则，软件把这一叠轮廓做成一个实体时，不用猜哪个角接哪个。一个形状可以有两到八层。

打开编辑器

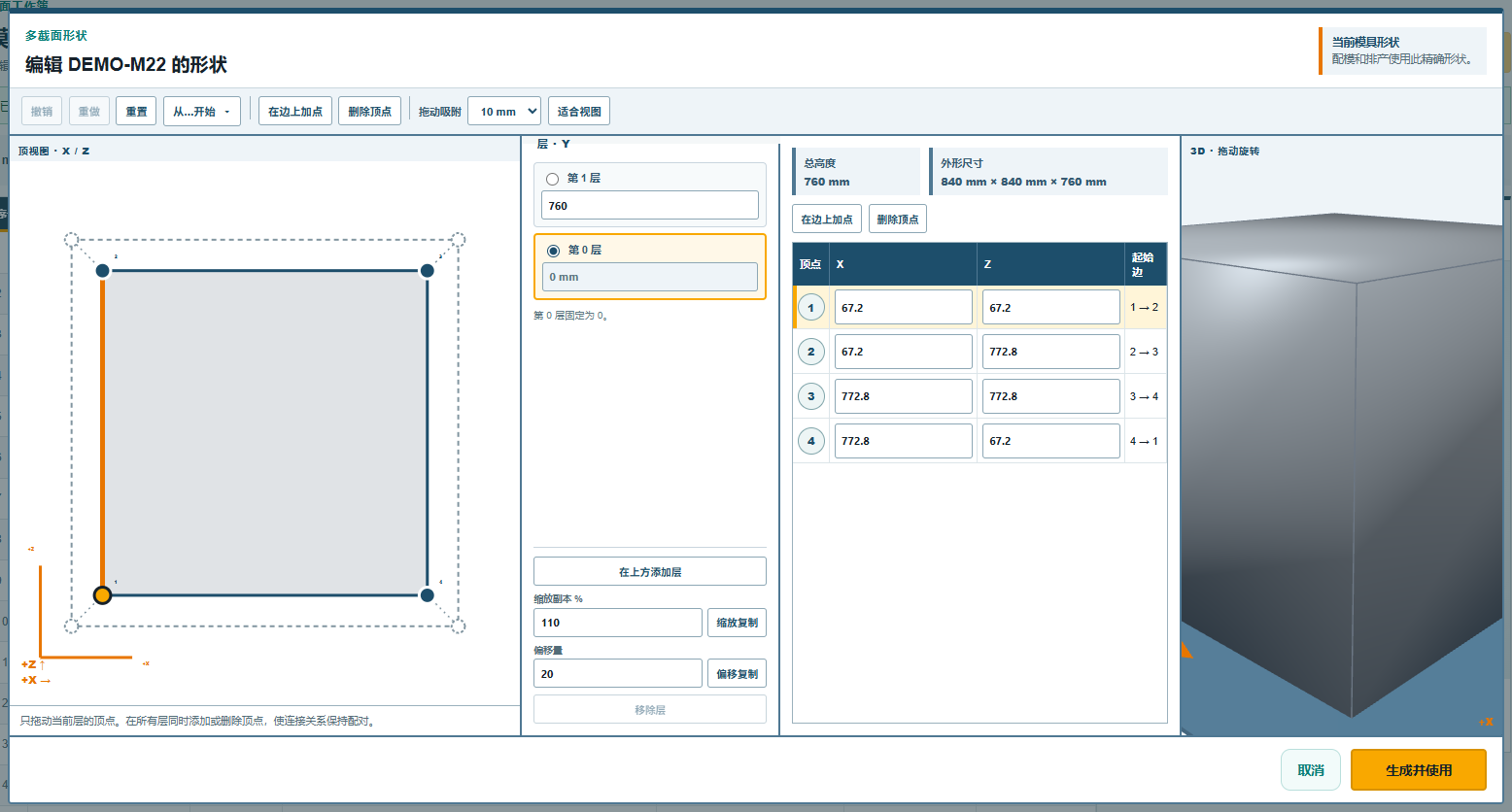

在 模具数据 标签页选中该行，点 更改形状，再选 多截面形状。编辑器打开的是一个按模具自身尺寸生成的两层形状：顶层是该行的占地尺寸，放在该行的高度上，底层是每边内缩 8% 的副本，所以默认已经是平缓的锥度，可以拉成实际的锥度。

俯视图同时显示所有层，当前层加粗显示；旁边的 3D 视图显示实体。右边的 层 · Y 从上到下列出各层，每层一个圆形按钮用来选当前层，一个高度字段 第 1 层高度 等；第 0 层固定为 0。

编辑

• 选一层，然后在俯视图里拖它的角，或在下面表格的 顶点 1 X 和 顶点 1 Z 字段里填数值。只有当前层的角会动。
• 加一层用 在上方添加层：会把当前层复制一份放到它上方，加在最顶上时高出 100 mm，插在两层之间时取到上一层一半的高度；然后填它的真实高度。缩放复制 加一个按 缩放副本 % 里的百分比缩放的副本（一开始是 110），锥形料仓就是这样一步做出来的；偏移复制 加一个每边按 偏移 距离放大或缩小的副本，角数不变。移除层 删掉当前层；形状至少保留两层。
• 加或删一个角用 在边上加点 和 删除顶点。因为各层是角对角相连的，这个角会同时加到每一层，或从每一层删掉。
• 从…开始 把每一层的轮廓换成同一个预设（矩形、正多边形、椭圆、跑道形、圆角矩形），高度不变；这时锥度没有了，之后再缩放或偏移上面几层，做出穹顶、锥体或料仓。
• 拖动吸附、撤销、重做、重置 和 适合视图 的用法和轮廓编辑器里一样。

表格下方的 总高度 和 外形尺寸 分别显示顶层的高度和这一行会得到的外形尺寸。

编辑器会拒绝什么

每一层的轮廓和绘制轮廓一样，必须是简单的闭合形状，绕行方向也必须和第 0 层相同；拖动把某一层翻转时，编辑器会提示“第 2 层的绕行方向与其他层相反”。两层之间的连接线在俯视图里不能互相交叉；把某一层的角拖过彼此位置时就会交叉，提示会指出是哪两条连接线、哪两层。只要形状有问题，3D 视图就是空白，生成并使用被禁用。

生成之后

生成并使用 生成实体，作为 多截面形状 放到行上，外形尺寸就是它的占地尺寸和高度。试用版的 DEMO-M23 就是这样生成的锥形料仓：模盘上 480 乘 560 mm，1070 mm 高处 580 乘 730 mm。配模时按这个精确的叠层形状，与相邻模具和臂的最大回转直径比对；异形模具占用的空间一页有具体说明。

一两度的壁面拔模斜度对配模没有影响；顶和底相差一掌宽以上、或者模具有台阶时，才用多截面形状。
