智火滚塑配模手册 › 为产品选择合适的形状

录入方箱或圆柱模具

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

大多数模具在智火滚塑配模里一开始都是方箱，很多可以一直用方箱。方箱就是模具合模时的外形尺寸，用卷尺在最宽、最高、最深处量，框架和夹具都算进去。圆形模具也一样，用圆柱：直径和高度。两种都直接填在模具那一行里，不需要生成器。

方箱什么时候够用

配模时，模具按整个方箱占位，四周再留出间距。真实模具几乎填满方箱时，这不花什么代价：方形水箱、储物箱、托盘、周转箱、略带锥度的花盆。方箱里大部分是空气时，比如 L 形水箱、楔形、三角框架、锥形料仓，代价就是空间：方箱的角把相邻模具挡在模具用不到的空间之外。选择形状一页说明什么时候值得把空间省回来。

在合模状态、连同模架一起测量方箱模具，把烘箱里仍固定在模具上的所有部件都算进去。

模具数据标签页上的长方体

在 模具数据 标签页上，长方体模具的 占地尺寸 (mm) 填长×宽，高度 (mm) 直接填进单元格；形状 列显示 长方体：

工作簿里同样的数字对应 LengthCm、WidthCm 和 HeightCm 三列，单位厘米。长和宽是底面的两条边；软件会把模具在模盘上两个朝向都试一遍，所以哪条边叫长无所谓。

圆柱

圆形模具的 形状 是 圆柱，两个方向的占地尺寸都是直径：

工作簿里圆柱写在 Size 列，如 Ø121x176，直径×高度，单位厘米，FootprintShape 填 Circle，三个尺寸列留空；试用版的 DEMO-M21 和 DEMO-M22 就是这样写的。圆柱直立在模盘上。横放的圆形模具在 0.8.12 里还没有对应的生成器：在下一页按横放的圆锥台录入，小端比大端小一毫米，或导入 CAD 文件。

在长方体和圆柱之间更改模具形状

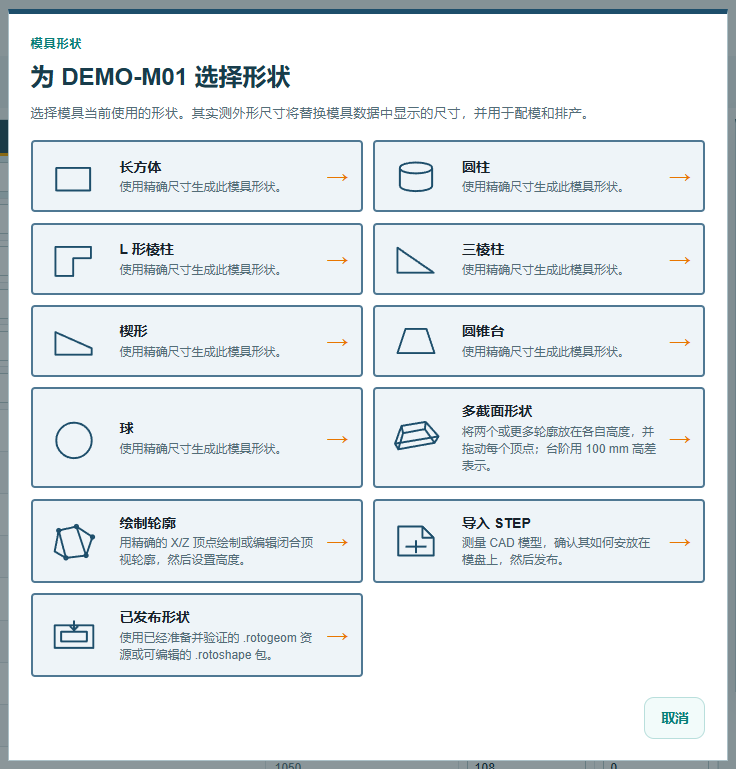

选中行，按 更改形状。打开的形状库列出软件里的所有形状；长方体 和 圆柱 是头两个：

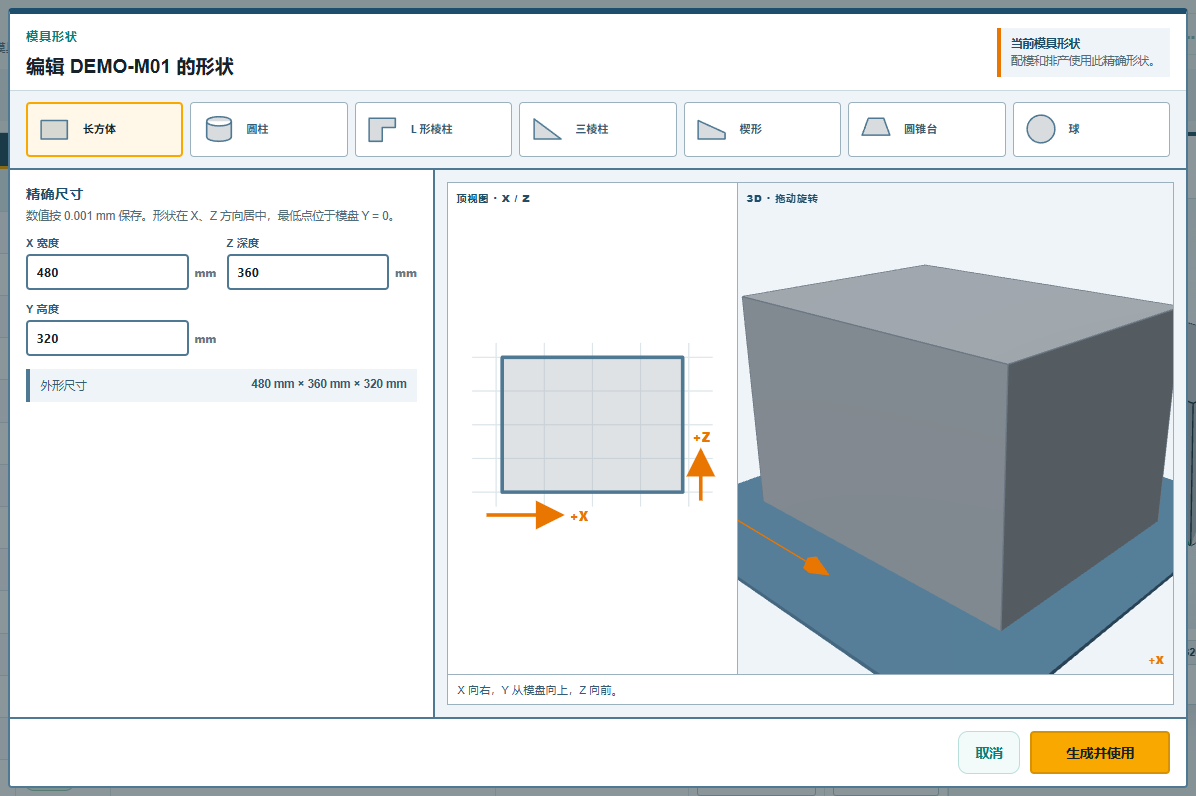

选任一种都会打开生成器，预填好行里的数字：长方体是 X 宽度、Z 深度 和 Y 高度，圆柱是 直径 和 Y 高度，旁边的俯视图和 3D 视图实时画出来：

生成并使用 把数字写进行里。长方体或圆柱不会有别的动作：不生成形状文件，行里记下新尺寸，保存 在覆盖确认后把它写进工作簿。原本带有生成或导入形状的模具改回长方体或圆柱后，会丢掉那个形状，回到单纯的尺寸数字。

网页版

网页版模具表的形状列里同样有 长方体 和 圆柱 两个选择，长、宽、高填在旁边。其余形状也在列里；不同在哪，后面几页会说明。
