智火滚塑配模手册 › 录入工厂数据

录入设备和臂

对应 智火滚塑配模桌面版 0.8.14 · 核对于 2026-09-13 D5

对智火滚塑配模来说，一台设备就是一条或两条臂加上几个数，这些数来自设备厂商的图纸，或者用卷尺量。这一页说明这些数填在哪里；接下来的两页 直臂 和 L臂 逐个解释每个数是什么、怎么量、配模时怎么用。

两种臂

每条臂同时做两种转动：臂管绕自己的轴线转，模盘绕穿过盘心的轴线转，由空心臂管里的传动轴经末端的直角齿轮带动。

直臂是一根臂管，沿着自己的回转轴线伸进烘箱，末端是一个轮毂，轮毂两侧各带一个模盘。模具装在每个模盘的外侧面上，整套模具必须保持在一个以臂轴线为中心的球内，这个球的直径就是最大回转直径。

L臂是同一根臂管弯成曲拐：它在模具空间之外向下弯，从下方托着一个模盘，所以模具只装在这一块模盘的外侧面上，装模空间是一整块连续的，而不是两块各占一半高度的空间。模具也必须保持在球内：球心在臂轴线上，位于模盘上方，球的两侧按曲拐留出的宽度切掉。国内工厂叫它 L臂，软件里也写作 L臂。

软件靠工作簿一行里填了哪些列来区分它们。填了直臂各列的行是直臂；填了 L臂各列的行是 L臂；两组都填的行在软件里变成两条臂，一条直臂、一条 L臂，用同一个型号名。

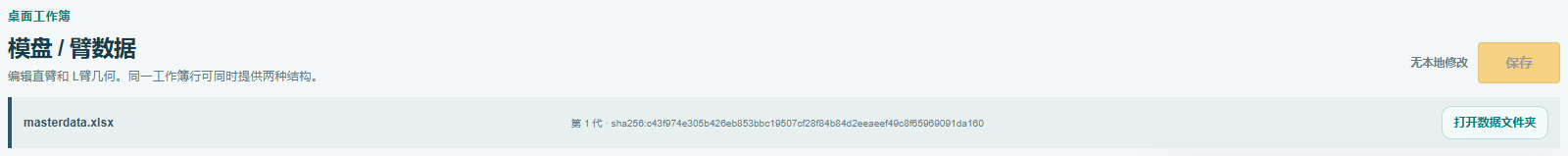

模盘 / 臂数据标签页

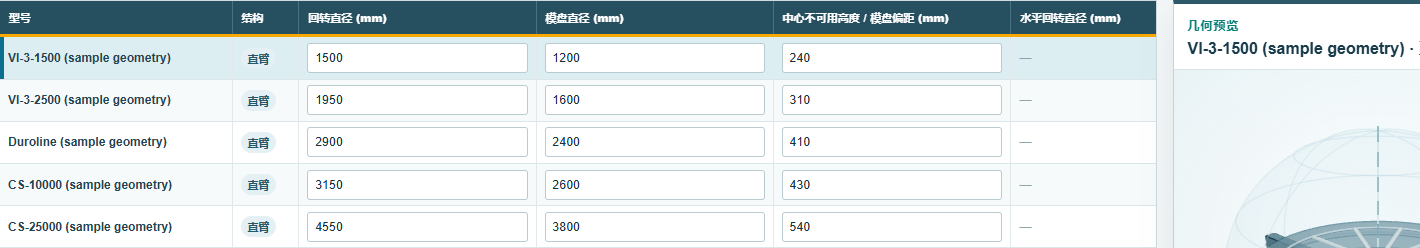

表格每条臂一行。用试用版工作簿时显示五台示例设备，都是直臂：

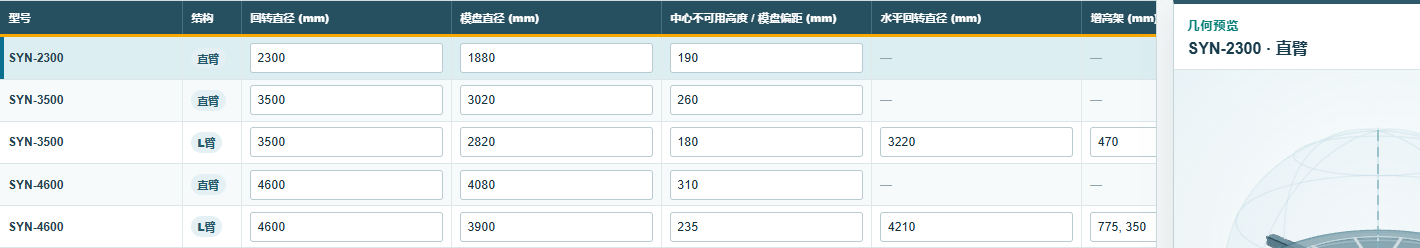

如果工作簿里同一行两种结构都填了，同一个型号会出现两次，一次是 直臂，一次是 L臂：

各列从左到右，以及每列来自工作簿的哪一列：

软件也能读取中文列标题：直臂加热室回转空间直径/mm、直臂模盘直径/mm、直臂无效空间高/mm、L臂回转空间纵向直径/mm、L臂模盘直径/mm、L臂模盘Y/mm、L臂回转空间横向直径/mm、L臂增高架高/mm。

直接在表格里修改 最大载重 (kg)，再按 保存 写入工作簿。清空单元格或输入 0 表示不限载重，重新打开软件后数值仍在。L臂的模盘偏距（中心不可用高度 / 模盘偏距 (mm) 一列）要大于零；表格不接受零，会保留已保存的数值。

预览

右侧面板按数值画出选中的臂：模盘、回转范围、无效空间高度或增高架，数值标在图形下方。点击行即可选中，拖动图形即可旋转。数值填错时，图形往往比配模更早暴露问题：模盘比回转范围还宽，或回转范围勉强才罩住模盘。

添加设备

在 Excel 的设备表中添加一行，填上型号和臂的尺寸，保存，然后在配模标签页按 重新读取。新型号会出现在 设备 列表和这个表格里。标签页本身只修改已有行的数值，不能添加行。

配模时这些数字起什么作用

每个参数都是配模要遵守的一条规则：模具待在球内、模盘的圆内，避开无效空间高度，不超过最大载重。哪个模具违反了规则，就进暂存区，状态栏会说明违反的是哪一条。后面两页逐个参数给出规则，以及数字填错会怎样。
